Accès à la démarche pédagogique

Mise à jour le 21/06/2024

Par Hélène Toussaint

Navigati

- Couper
- Copier
- Supprimer
- Renommer

Remarque : Avant d'utiliser les fichiers dédiés aux différents thèmes, un fichier d'introduction à la compréhension et manipulation de Google Earth permet aux élèves de comprendre ce qu'est ce Système d'Information Géoscientifique et de s'exercer à naviguer dans un fichier .kmz ouvert sous Google Earth.

Il est conseillé de travailler avec ce fichier si les élèves n'ont jamais travaillé sur un fichier.kmz :

Télécharger : Comprendre et utiliser Google Earth

Tectonique et frontières des plaques : Le travail a été divisé en 2 parties, il est possible si l'on veut complexifier les tâches de travailler avec les 2 fichiers.

Fichiers	Mise en évidence du mouvement des plaques	Phénomènes et reliefs aux frontières des plaques
*Programme cycle 4 (Novembre 2015)* Connaissances et compétences associées	Expliquer quelques phénomènes géologiques à partir du contexte géonynamique global Le globe terrestre : dynamique interne et tectonique des plaques; séismes, éruptions volcaniques
*Eduscol-education.fr/ressources-2016* Mettre en oeuvre son enseignement	Associer volcanisme, essentiellement explosif, aux zones de convergence lithosphérique (fosses océaniques) et le volcanisme, essentiellement effusif, aux zones de divergence (dorsales océaniques)
*Programme cycle 4 (Novembre 2015)* Compétences travaillées : domaines du socle	Pratiquer des démarches scientifiques (Domaines du socle: 4, 2, 1 ) Proposer une ou des hypothèses pour résoudre un problème scientifique Interpréter des résultats et en tirer des conclusions Communiquer sur ses démarches, résultats et ses choix en argumentant Pratiquer des langages (Domaines du socle: 1, 4) Lire et exploiter des données Représenter des données sous différentes formes Utiliser des outils numériques (Domaine du socle: 2 ) Utiliser des logiciels d'acquisition de données, de simulation et des bases de données
Activité transversale : mathématiques-SVT	Calculer la vitesse de déplacement d'une plaque

Fiche d'aide simplifiée de Google Earth version 5 - Fiche d'aide simplifiée de Google Earth version 6 - Fiche d'aide simplifiée de Google Earth version 7

Fichier 1 : mise en evidence du mouvement des plaques

Informations techniques	Activités proposées	Résultats
Ouvrir le Fichier 1: Mise en évidence du mouvement des plaques Google Earth s' ouvre directement. Patentiez quelques instants Le fichier 1: s'installe dans lieux temporaires Dans Calques " Galerie Google" tout décocher. Cliquer sur le triangle qui est devant Calques, la fenêtre se ferme laissant plus d'espace dans la fenêtre "lieux" qui est la zone de travail On peut légèrement modifier les "hauteurs" si besoin dans outils/options Choisir un facteur d'élévation adapté (0;5 à 3)		Le fichier s'affiche dans Lieux temporaires
Les textes explicatifs ou les tâches proposés s'affichent à l'écran en affichant le triangle noir ► de "Plaques et mouvement". Cliquer sur " La tâche à accomplir"	→ Montrer que les volcans d'Hawaï indiquent ce que fait la plaque sur laquelle ils sont situés.	Après avoir ouvert "Les volcans des îles d'Hawaï " : on observe : - qu'il existe des volcans éteints et actifs - qu'ils sont alignés.
Afficher "Des indices"	→ Localiser le point chaud	Raisonner en considérant que le point chaud est fixe et que les volcans actifs sont situés à son niveau. Point chaud : zone très profonde de température élevée permettant la fusion des roches, de cette zone, le magma moins dense remonte en surface.
Afficher "Des données" Il est préférable de dézoomer pour mieux visionner les limites des plaques ainsi que leur nom.	Repérer la plaque pacifique et ses frontières On peut donner des indices : - Hawaîki n'était pas à cet endroit il y a 56 millions d'années etc.. - demander de modéliser par exemple en faisant bouger une feuille de papier au dessus d'un crayon symbolisant le point chaud ...	Les volcans sont situés "au milieu" d'une plaque : la plaque lithosphérique Pacifique Le point chaud étant fixe, la plaque a bougé. Le déplacement de cette zone s'effectue vers le Nord Ouest.
Afficher "Mon bilan"	Rédiger un bilan, ajouter un dossier au fichier kmz puis l'enregistrer dans un espace dédié	La plaque lithosphérique Pacifique bouge : elle se déplace vers le Nord-Ouest
Sélectionner l'option "outil" puis "Règles" Choisir l'unité en kilomètres	Tâche complexe : SVT-Mathématiques Calcul de la vitesse moyenne de déplacement de la plaque Pacifique Relever l'âge des différents volcans (âges en années). Mesurer leur éloignement Mesuer la distance entre le volcan Kawaîkini et Loihi Déduire la vitesse moyenne de déplacement de la plaque Pacifique durant les 56 derniers millions d'années	Un calcul est attendu : un travail avec les mathématiques peut être envisagé dans le cadre de la validation de la compétence 3

Informations techniques

Activités proposées

Résultats

Ouvrir le Fichier 1: Mise en évidence du mouvement des plaques

Google Earth s' ouvre directement. Patentiez quelques instants

Le fichier 1: s'installe dans lieux temporaires
Dans Calques " Galerie Google" tout décocher.

Cliquer sur le triangle qui est devant Calques, la fenêtre se ferme laissant plus d'espace dans la fenêtre "lieux" qui est la zone de travail

On peut légèrement modifier les "hauteurs" si besoin dans outils/options Choisir un facteur d'élévation adapté (0;5 à 3)

Le fichier s'affiche dans Lieux temporaires

Les textes explicatifs ou les tâches proposés s'affichent à l'écran en affichant le triangle noir ► de "Plaques et mouvement".

Cliquer sur " La tâche à accomplir"

→ Montrer que les volcans d'Hawaï indiquent ce que fait la plaque sur laquelle ils sont situés.

Après avoir ouvert "Les volcans des îles d'Hawaï " : on observe :

- qu'il existe des volcans éteints et actifs

- qu'ils sont alignés.

Afficher "Des indices"

→ Localiser le point chaud

Raisonner en considérant que le point chaud est fixe et que les volcans actifs sont situés à son niveau.

Point chaud : zone très profonde de température élevée permettant la fusion des roches, de cette zone, le magma moins dense remonte en surface.

Afficher "Des données"

Il est préférable de dézoomer pour mieux visionner les limites des plaques ainsi que leur nom.

Repérer la plaque pacifique et ses frontières

On peut donner des indices :

- Hawaîki n'était pas à cet endroit il y a 56 millions d'années etc..

- demander de modéliser par exemple en faisant bouger une feuille de papier au dessus d'un crayon symbolisant le point chaud ...

Les volcans sont situés "au milieu" d'une plaque : la plaque lithosphérique Pacifique

Le point chaud étant fixe, la plaque a bougé.

Le déplacement de cette zone s'effectue vers le Nord Ouest.

Afficher "Mon bilan"

Rédiger un bilan, ajouter un dossier au fichier kmz puis l'enregistrer dans un espace dédié

La plaque lithosphérique Pacifique bouge : elle se déplace vers le Nord-Ouest

Sélectionner l'option "outil" puis "Règles"

Choisir l'unité en kilomètres

Tâche complexe : SVT-Mathématiques

Calcul de la vitesse moyenne de déplacement de la plaque Pacifique

Relever l'âge des différents volcans (âges en années).
Mesurer leur éloignement
Mesuer la distance entre le volcan Kawaîkini et Loihi
Déduire la vitesse moyenne de déplacement de la plaque Pacifique durant les 56 derniers millions d'années

Un calcul est attendu : un travail avec les mathématiques peut être envisagé dans le cadre de la validation de la compétence 3

Fichier 2: Frontières des plaques et phénomènes associés

Informations techniques	Activités proposées	Résultats
Ouvrir le Fichier 2: Phénomènes et reliefs aux frontières des plaques Google Earth s' ouvre directement. Patentiez quelques instants Le fichier 2 phénomènes et reliefs aux frontières des plaques s'affiche Dans Calques " Galerie Google" tout décocher. Cliquer sur le triangle qui est devant Calques, la fenêtre se ferme laissant plus d'espace dans la fenêtre "lieux" qui est la zone de travail. Afficher la tâche à accompli	Ne pas oublier de consulter "Aide à la navigation" si besoin
Ouvrir " Les frontières convergentes" puis afficher : "Un relief sous marin "	Repérer un relief particulier Afficher le profil topographique correspondant à la ligne délimitée S'aider du lexique pour trouver le nom du relief	Un relief profond sous la mer est parfaitement visible: c'est une fosse océanique
Afficher "Profondeur des foyers sismiques"	Nommer le phénomène au niveau d'une frontière convergente, pour cela relier profondeur des foyers des séismes et mouvement de la plaque. Le graphique "Profondeur des foyers sismiques en fonction de leur distance à la fosse océanique" montre que la profondeur des foyers augmente quand on s'éloigne de la fosse. Il aide à visualiser l'enfoncement de la plaque lithosphérique.	Ici : les séismes sont provoqués par l'enfoncement de la plaque pacifique sous la plaque "japonaise" (Okhotsk) Ce phénomène est appelé subduction
Cocher : *Remarque* : on pourra faire le même travail au niveau d la côte Ouest de l'Amérique du sud	A partir des données sur les profondeurs des foyers des séismes, le volcanisme et les frontières des plaques lithosphériques et en consultant le lexique.	Au niveau de frontières convergentes une plaques peut s'enfoncer sous une autre, c'est la subduction : en s'enfonçant, elle crée une fosse océanique, du volcanisme plutôt explosif et des séismes.

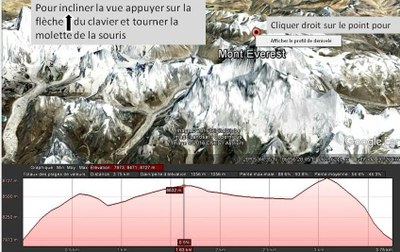

Cocher " L'Himalaya" puis cliquer 2 fois pour s'y rendre. Pour afficher le Mont Everest:	Nommer les 2 plaques où est situé la chaine de l'Himalaya. Rechercher le nom du phénomène qui l'a formé Rechercher le mont Everest et afficher son profil de dénivelé Utiliser le lexique pour trouver le nom du phénomène	Le phénomène qui a donné naissance à l'Himalaya est la collision.

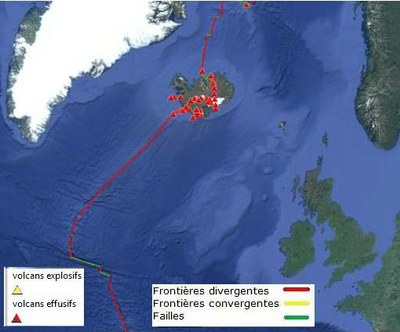

Ouvrir " Les frontières divergentes" et cocher "Volcanisme mondial "et " Frontières des plaques"	Nommer le type de volcanisme associé	Le volcanisme effusif est associé aux frontières divergentes.

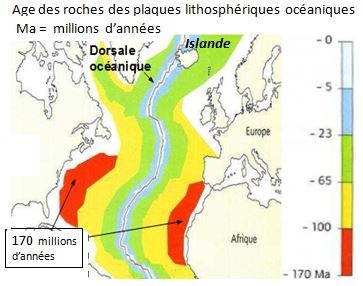

Afficher 'Ages des roches"	Observer et commenter le schéma	Plus on Plus on s'éloigne de la dorsale océanique plus l'âge des roches augmentent. On en déduit que les roches se forment au niveau de la dorsale Ce phénomène est appelé expansion océanique .
Afficher "Observons des ..."		Des failles se forment

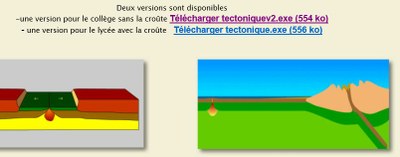

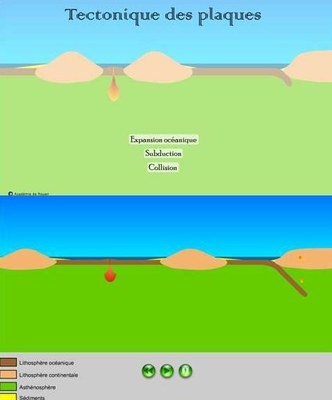

Télécharger la version collège	Observer les animations sur 3 phénomènes de la tectonique.	expansion, subduction et collision

Informations techniques

Activités proposées

Résultats

Ouvrir le Fichier 2: Phénomènes et reliefs aux frontières des plaques

Google Earth s' ouvre directement. Patentiez quelques instants

Le fichier 2 phénomènes et reliefs aux frontières des plaques s'affiche
Dans Calques " Galerie Google" tout décocher.

Cliquer sur le triangle qui est devant Calques, la fenêtre se ferme laissant plus d'espace dans la fenêtre "lieux" qui est la zone de travail.

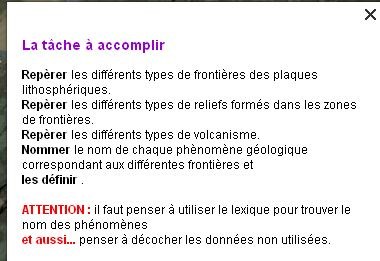

Afficher la tâche à accompli

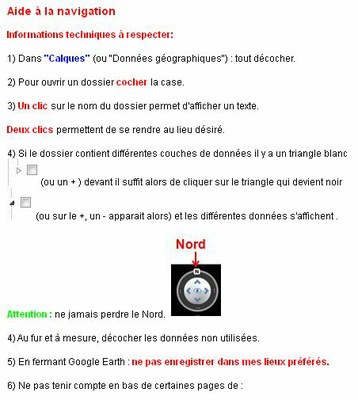

Ne pas oublier de consulter "Aide à la navigation" si besoin

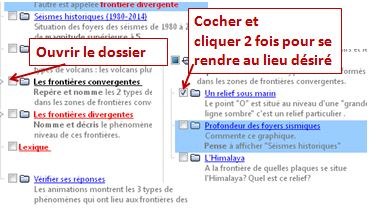

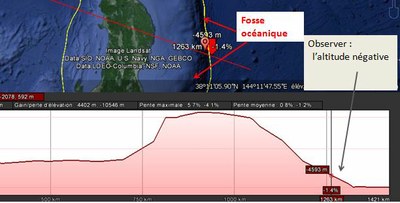

Ouvrir " Les frontières convergentes" puis afficher : "Un relief sous marin "

Repérer un relief particulier

Afficher le profil topographique correspondant à la ligne délimitée
S'aider du lexique pour trouver le nom du relief

Un relief profond sous la mer est parfaitement visible: c'est une fosse océanique

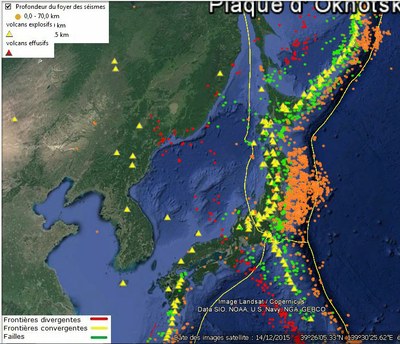

Afficher "Profondeur des foyers sismiques"

Nommer le phénomène au niveau d'une frontière convergente, pour cela relier profondeur des foyers des séismes et mouvement de la plaque.

Le graphique "Profondeur des foyers sismiques en fonction de leur distance à la fosse océanique" montre que la profondeur des foyers augmente quand on s'éloigne de la fosse.

Il aide à visualiser l'enfoncement de la plaque lithosphérique.

Ici : les séismes sont provoqués par l'enfoncement de la plaque pacifique sous la plaque "japonaise" (Okhotsk)

Ce phénomène est appelé subduction

Cocher :

Remarque : on pourra faire le même travail au niveau d la côte Ouest de l'Amérique du sud

A partir des données sur les profondeurs des foyers des séismes, le volcanisme et les frontières des plaques lithosphériques et en consultant le lexique.

Au niveau de frontières convergentes une plaques peut s'enfoncer sous une autre, c'est la subduction : en s'enfonçant, elle crée une fosse océanique, du volcanisme plutôt explosif et des séismes.

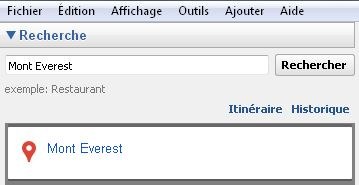

Cocher " L'Himalaya" puis cliquer 2 fois pour s'y rendre. Pour afficher le Mont Everest:
