Evaluer la quantité de terres rares extraite à Bayan Obo

Mise à jour le 21/06/2024
Par Isabelle Veltz
On se propose ici de suivre l'évolution de l'extraction minérale et d'évaluer la quantité de terres rares extraite de la mine à ciel ouvert de Bayan Obo.

En quelques décennies, les terres rares sont devenues un enjeu économique majeur. La Chine qui possède ne nombreux gisement, creuse et extrait les minéraux riches en terres rares notamment dans le nord de son territoire dans le district minier de Baiyun dans le territoire autonome de Mongolie intérieur. On se propose ici de suivre l'évolution de l'extraction minérale et d'évaluer la quantité de terres rares extraite de la mine à ciel ouvert de Bayan Obo.

Connaissances

Sciences, société et environnement.

Les enjeux de l'exploitation des terres rares

Capacités

• identifier et comprendre les effets de la sciences sur les sociétés et l'environnement.

• résolution d'équation.

Compétences

• Pratiquer une démarche scientifique : Observer, questionner, formuler une hypothèse- Interpréter des résultats et en tirer des conclusions

• Pratiquer des langages : Utiliser des outils numériques

Fichier KMZ à télécharger

Informations techniques Activité proposée / liste des données disponibles
  • Ouvrir Google Earth et ouvrir le fichier District minier de Baiyun.kmz.

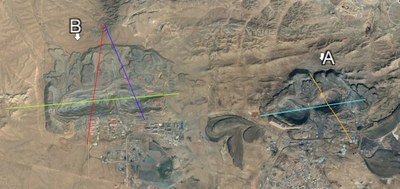

  • Ce petit dossier contient l'emplacement des deux principaux sites d'excavation (A et B) et différents profils de dénivelé.



























  • Remonter le temps en utilisant les fonctionnalités de la commande "consulter les images d'archive".

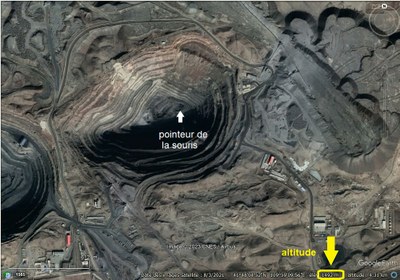

  • A l’aide de la souris, la déplacer au niveau des différentes excavations afin de définir l'altitude des points les plus élevés et les plus bas et donc d'en définir la profondeur .

















  • Cocher les cases devant les transects proposés afin de faire apparaitre leurs trajets au travers des excavations.

Il est possible de creer d'autres transects en utilisant les fonctionalités "trajets" puis en cliquant deux fois de partet d'autre de l'excavation. Cependant avant de valider le trajet il est important de paramétrer l'onglet " mesure" en mètre et l'onglet " l'altitude"   « au niveau du fond de la mer ».

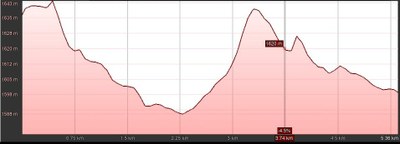

  • Choisir un  transect (ex transect rouge) et afficher le profil de dénivelé.











  • Déplacer la souris le long du transect.





































  • Réaliser le même travail avec un transect séquant.
  • Observer la forme générale de l'excavation.









  • Calculer le volume de carbonatite extrait dans l'excavation



















  • Sachant que la roche à une densité de 2,4 et que cette carbonatite contient  50 kg de terres rares par tonne de roche calculer la quantité de terres rares extraite de l’excavation.

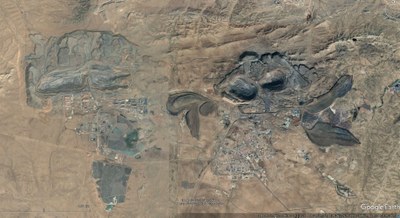

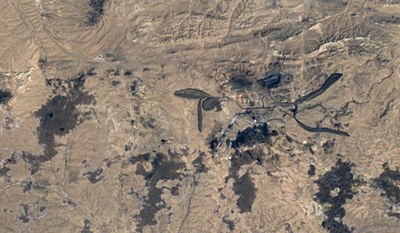

  • Observer la vue sur le site d'exploitation et sur les cavités creusées dans le sous sol.

 2021

  • Observer l'évolution des deux sites d'excavation A et B et noter quand débute l'excavation du site B

 1985

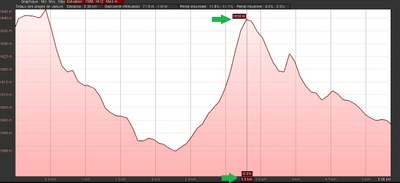

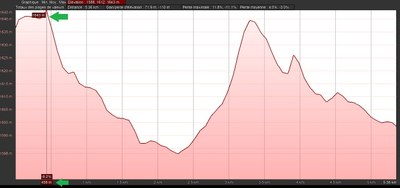

  • Repérer l'emplacement de l'excavation, les points les pluts haut et les plus bas.(flèches vertes ci-dessous)

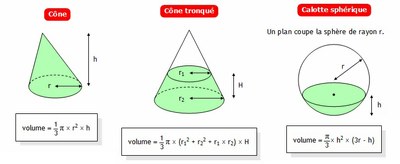

  • Choisir parmi les volumes présentés ici celui dont la forme correspond le mieux à celle de l'excavation et utiliser la formule associée pour calculer le volume de roche extraite dans l'excavation.

aide pour les calculs : site Petite Elisabeth

pour calculer si la forme est un cône

pour calculer si la forme est un cône tronqué

pour calculer si la forme est une calotte sphérique



exemple pour cette cavité on choisi une forme cônique la moyenne des points les plus haut est égale à 1641 m =(1643+1639/2)

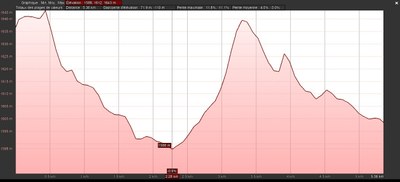

le point le plus bas = 1588 m

la profondeur est donc de 53 m

le diamètre en surface est de 2862 m (3300-438)

le rayon  =1431 m

le volume extrait est approximativement de 113653746 m3



une densité de 2,4 correspond à une masse volumique de 2,4 g/cm3 et 2,4 t/m3

le volume de carbonatite excavée (113653746 m) pèse donc 272768990 tonnes

elle a donc fournis environ 13638449520 kg de terres rares soit 13 638 449 T.
