Fiche 2 - Affichage et modification des cartes géologiques du BRGM
Mise à jour le 06/10/2022
Par Vincent Voisin
Téléchargement des fichiers
- Adresse du domaine Infoterre du site du BRGM : https://infoterre.brgm.fr/
- Onglet « Données et services » puis « Cartes géologiques ».
- Par exemple, cliquez sur le lien : « Téléchargement des cartes géologiques départementales à 1/50 000 dans le menu à gauche ».
- Puis cliquez sur le lien « Accéder à la métadonnées et du service de téléchargement ».
- Choisir les départements d'intérêt dans la liste en cliquant droit puis choisir « enregistrer le lien sous ».
- Extraire les fichiers du dossier téléchargé (format .zip).
- Vous obtenez plusieurs fichiers dans 6 formats différents répartis dans 5 modules de données différents
- Présence également d'un descriptif des cartes de la publication : Janjou D. (2004) Descriptif des cartes géologiques à 1/50 000 format "vecteurs". BRGM/RP-53473-FR.
Affichage des données cartographiques dans QGIS
- Le format de données que nous utilisons est le shapefile (shp).

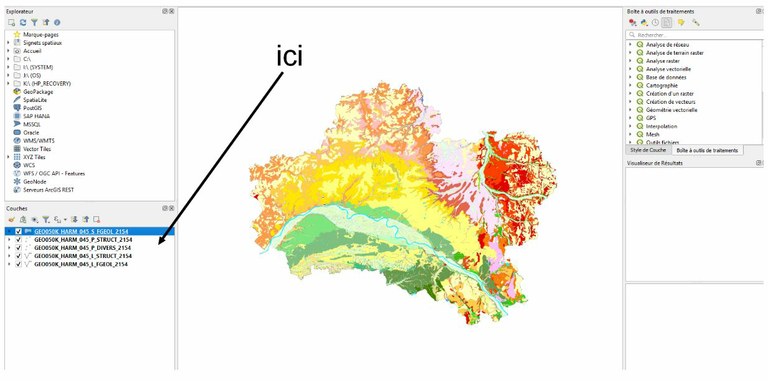

- Faire glisser les fichiers .shp dans l’encadré « Couches » du logiciel QGIS (en bas à gauche).
- Vous obtenez une carte départementale équivalente à celle ci-dessous.
Modification de la carte dans QGIS

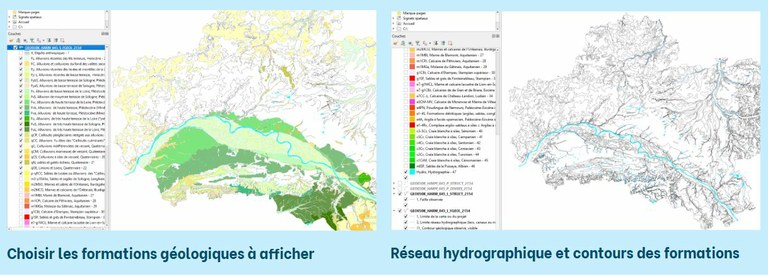

- Les cinq modules cartographiques s’affichent avec possibilité de sélection, désélection en cliquant.
- Domaines disponibles : formations géologiques, failles, contours, etc.

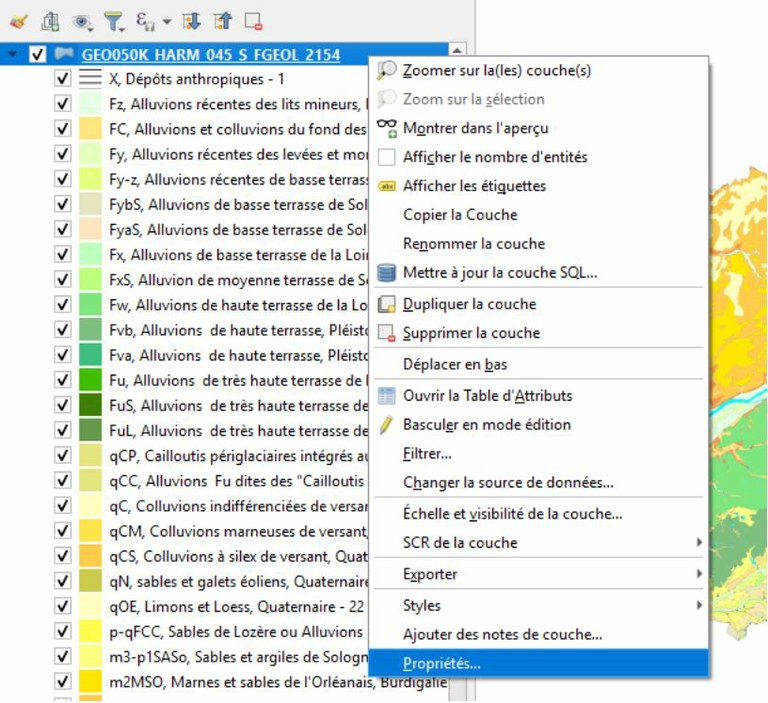

- Pour modifier le code couleur de la légende, cliquez droit sur le domaine géologique (ici GEO050K HARM 045...) dans la fenêtre « Couches », puis cliquez sur « propriétés ».

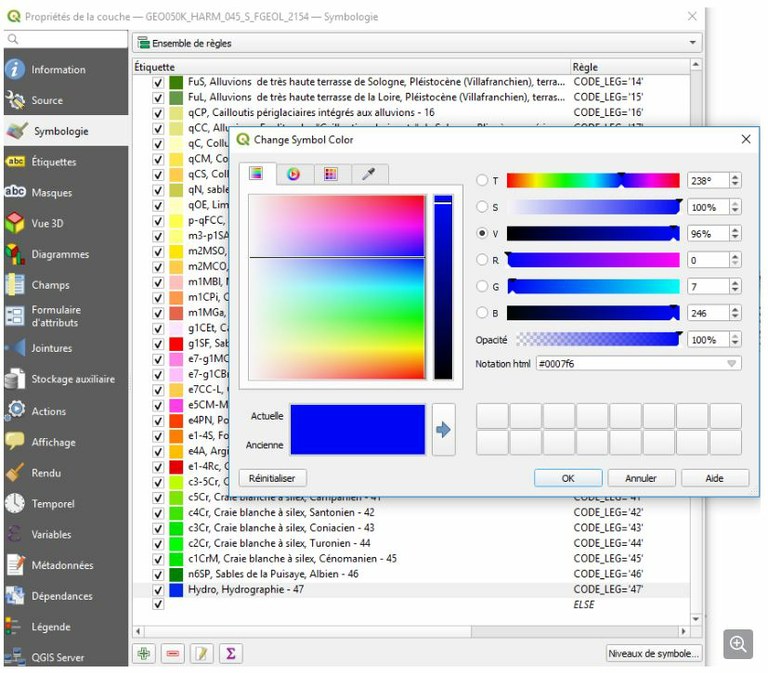

- Cliquez sur « Symbologie » puis cliquez droit sur l’élément à modifier.
- Possibilité de modifier la couleur, l’opacité, etc.
