Au relief positif qu'est la chaîne de montagnes, répond, en profondeur, une importante racine crustale. L'épaisseur de la croûte résulte d'un épaississement lié à un racourcissement et à  un empilement.

Tandis que l'essentiel de la lithosphère continentale continu de subduire, la partie supérieure de la croûte, s'épaissit par l'empilement de napppes dans la zone de contact entre deux plaques.

• Utiliser un générateur de tomographie sismique.
• Utiliser Google earth
• Mettre en relation des des données altimétriques, bathymétriques et celles d'une tomographie sismique.

Consignes de réalisation :

• Ouvrir le fichier "Chaînes de Montagne.kml" à l'aide du logiciel Google earth.
• Choisir le dossier "isobathes du moho en km".
• Ouvrir le fichier "transect alpes.kml", faire un "clic droit" avec la souris sur le trais du transect, puis dans la fenêtre qui apparaît choisir "afficher le profil d'élévation" (ou de dénivelé suivant la version de Google earth sur laquelle vous travaillez). Vérifier que dans la fenêtre des calques la case "Relief", si elle existe, est bien cochée.
• Représenter sur le graphique de la feuille de compte-rendu le Moho. Pour cela déplacer le curseur sur le profil d'élévation à l'aide de la souris et à chaque fois que sur le trajet une courbe isobathe recoupe le transect, noter le kilométrage et cliquer sur l'isobathe pour en connaître la profondeur. Pointer ensuite les valeurs sur le graphique.
• Légender le graphique en notant : Moho, manteau, croûte (européenne et apuléenne si ces concepts ont été vu précédemment).
• Ouvrir le générateur de tomographie sismique Jamstec (aide technique) et en vous aidant de la fiche technique (téléchargée) réaliser la tomographie correspondant au transect en suivant les consignes ci-dessous.

• Step 1 - Tomographique model choisir "GAP_P4"
• Step 2 - Cross section choisir "vertical"
• Step 3 - Select the display area, entrer les coordonnées suivantes :

puis dans Output deapth range choisir : "0" à "410" km

• Step 4 - Output data range choisir "-1" et "1"
• Step 5 - Deapth scale choisir "real"  et  View point choisir "south"

• Télécharger le kml et l'ouvrir sur Google earth.
• Le disposer correctement afin de bien pouvoir l'observer et réaliser une capture d'écran. La coller et la mettre en forme afin que sa portion supérieure ait la même taille que le profil de la feuille de compte-rendu. L'imprimer et la coller au bas de la feuille de compte rendu.

Résultats attendus

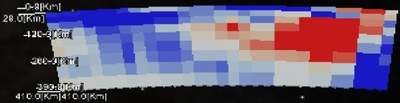

  moho et tomographie corrigés

corrigé du kml

Analyse et exploitations

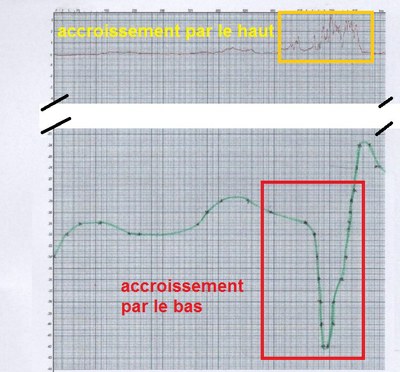

• Justifier que les chaînes de montagnes s'épaississent à la fois par le haut et par le bas.

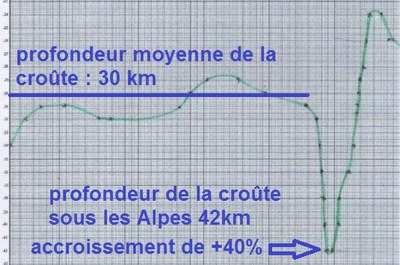

• Justifier le nom de "racine crustale" donné à cet épaississement vers le bas.

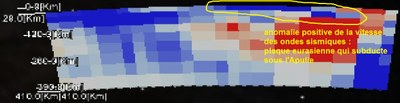

• Repérer les traces d'une subduction de la croûte continentale sous les alpes.

​

Remarque : ce que l'on observe ici correspond à la subduction de la croûte continentale car selon de nombreux auteurs la croûte océanique s'est détachée.

On observe le lambeau de croûte océanique qui s'enfonce dans l'asthénosphère à droite de la tomographie.

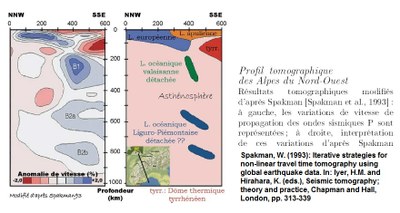

• Justifier que l'asthénosphère remonte sous les Alpes.

1 - dôme thermique tyrrhénéen, 2 - remonté de l'asthénosphère générée par le détachement de la lithosphère océanique, 3 - remonté asténosphérique liée à l'extension crustale des fossés rhodanien-limagne-rhénan (l'anomallie négative est ici localisée entre Châlon sur Saône et Dijon au niveau des grands décrochements sénestres qui relient le Creusot à la faille Vosgienne).
