Générateur de tomographies sismiques

 Première étape : Sélection d'un modèle de tomographie.

Plusieurs modèles de tomographies sont disponibles, ils correspondent spécifiquement aux données de zones géographiques plus ou moins étendues.

Pour une utilisation non spécifique, il est conseillé d'utiliser les modèles GAP qui permettent d'obtenir de belles tomographies quelque soit la région choisie.

• Cliquer à l'aide le modèle choisi
•  Valider en cliquant sur "Select the Tomographic Model".

Deuxième étape : Sélection du transect.

à ce stade il est possible de choisir de réaliser :

Une tomographie verticale à  l'intérieur du manteau	Une carte sismique à une profondeur donnée
choisir "Vertical"	choisir "Horizontal"

• Sélectionner "vertical"

• Puis valider en cliquant sur "Select Cross Section"

Troisième étape : définir la localisation de la tomographie

La fenêtre suivante apparaît :

Dans le menu déroulant "Satellite" il est possible de choisir d'autres représentations que celles proposées, avec ou sans relief et avec ou sans légendes.

A l'aide du curseur  il est possible de zoomer. Enfin à l'aide de la souris , il est possible de se déplacer sur le globe pour rechercher la zone géographique à étudier.

définir l'emplacement du transect

Si vous ne connaissez pas les coordonnées GPS :

• En cliquant à l'aide de la souris sélectionner successivement les deux limites du transect, qui apparaîtront sous forme de punaises rouges, le transect étant matérialisé par un trais vert. Si le transect n'est pas correctement placé il est possible de recommencer.

Si vous connaissez les coordonnées GPS :

il est possible de les entrer directement dans le tableau suivant :

Le format doit être décimal

comme ci-dessus pour une tomographie au travers du Liban

Et associé à des signes - pour les latitudes Sud et les longitudes Ouest.

comme ci-dessus pour la Polynésie française.

Remarques :

• Il n'est pas possible de réaliser des transect de régions trop importantes car le  logiciel choisira toujours le trajet le plus court entre deux points.
• Il n'est pas non plus possible de réaliser un transect de part et d'autre de la longitude de l'antiméridien (-180/180°).

Choix de la zone d'étude du manteau.

il est possible de choisir les profondeurs maximales et minimales de la section de manteau étudiée (par exemple ci-dessous sur le même transect).

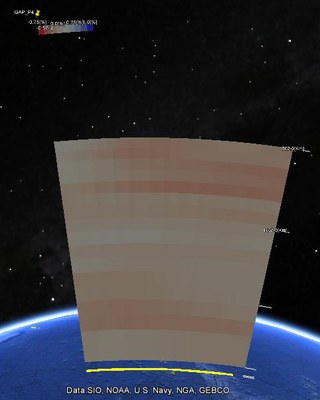

 Base de la croûte jusqu'à 700km (à gauche) et de 700 km jusqu'au noyau (à droite)

• Pour achever cette étape, valider en cliquant sur "Select area"

Quatrième étape : sélectionner une gamme de données.

• Il est demandé ici de définir la gamme des données de sorties, afin d'obtenir un résultat suffisamment visible, il est conseillé de diminuer les valeurs proposées à : -1% et 1%.

• Valider en cliquant sur "Select the Data Range"

Cinquième étape : configuration du transect.

A cette étape il faut configurer le transect en choisissant :

• Le modèle d'échelle des profondeurs souhaité, choisir de préférence "real"

• Le point de vue ; en fonction de l'orientation du pendage que vous souhaitez obtenir ; sélectionner un point de vue en direction du Nord ou en direction du Sud

Exemple ci-dessous pour la même tomographie au niveau du Chili

vue vers le Nord à gauche et vue vers le Sud à Droite.

• Choisir la gamme de couleur ; dans le modèle proposé les ondes ralenties tendent vers le rouge et les ondes accélérées tendent vers le bleu.

• En cliquant sur l'onglet couleur (flèche) une barre d'outil couleur vous permet de choisir celle que vous souhaitez sélectionner.

il est conseillé de choisir des couleurs contrastées.

• Cliquer sur "Select Display Configuration" pour valider votre choix et passer à l'étape suivante.

Sixième étape : vérification de la configuration.

La page qui s'ouvre permet de vérifier et, au besoin, de corriger les paramètres de la tomographie avant son édition.

A cette étape il est possible de retourner en arrière afin de modifier l'un des paramètres sélectionnés.

Si le résumé proposé est satisfaisant valider le travail en cliquant sur "Generate KML".

Dernière étape : Visualisation du modèle.

Deux possibilités sont offertes :

Une visualisation de la tomographie sur le site :

• pour cela cliquer sur "Show Setting", cette action permet de consulter directement le modèle réalisé.

pour un enregistrement de la tomographie,

Il est possible de télécharger le fichier qui va s'ouvrir sur Google Earth, pour cela cliquer sur "Download KML".

• il sera alors possible de coupler plusieurs tomographies et de les associer à d'autres données téléchargeable sur le site Eduterre (catalogue de kmz)

Comme ci-dessous où sont associées deux tomographies et les cartes de la limite des plaques et des bathymétries et des altitudes.

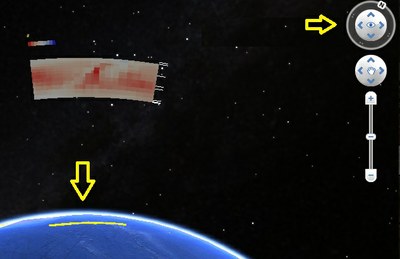

Pour une bonne lecture sur Google earth, il est nécessaire de se rapprocher du transect (fonction zoom), de bien orienter le transect afin qu'il ne soit pas trop oblique par rapport à votre point de vue.

Il est conseillé de réaliser une plongée vers la terre et de redresser à l'aide de l'outil de contrôle de la navigation (fiche technique Google earth).

Les profondeurs sont indiquées à droite  et un rappel de l'échelle des couleurs  en haut à gauche des tomographies.

• sélectionner "Horizontal"

Troisième étape : définir la localisation de la carte tomographique

La fenêtre suivante apparaît :

Des réglages communs aux 2 types de tomographies sont développés précédement.

A ce stade vous devez choisir la surface concernée par votre carte :

• pour une carte recouvrant la totalité du globe choisir "All the model area"
• pour une plus petite carte localisée, choisir "A part of the model area".

A ce stade soit vous rentrer les coordonnées GPS dans les cases en respectant les consignes données précédement.

Soit vous définissez une zone à l'aide de la souris en plaçant deux punaises rouges aux angles supérieur gauche et inférieur droit de l'aire à recouvrir.

La zone sélectionnée apparaîtra en vert.

En cliquant sur la fonction "Fit to the model" vous ajustez l'aire (en vert) à toute la surface du globe.

• Choisir la profondeur à laquelle portera votre étude en choisissant dans le menu déroulant la fourchette de profondeur parmi celles qui sont proposées.

• Valider en cliquant sur "Select area" afin d'aboutir à la 4^ème étape dont les réglages sont identiques à ceux d'une tomographie verticale et consistent à noter respectivement -1% et 1% dans les deux cases avant de valider par "Select the Data Range"

Cinquième étape : configuration de la carte.

Vous pouvez à cette étape choisir de faire apparaître votre carte soit à la surface du globe choisir "on the surface" ou à une altitude comprise entre 0 et 3000 km et dans ce cas choisir "above the surface" puis régler l'altitude à l'aide du curseur qui apparaît.

Ceci peut vous permettre de superposer différentes cartes les unes au dessus des autres comme ci-dessous.

A cette étape il est possible aussi de modifier la palette des couleurs comme expliquer précédement.

• Valider en cliquant sur "Select Display Configuration" pour atteindre la fenêtre qui récapitule l'ensemble des réglages puis sur "Generate kml" afin de visualiser la carte construite, les réglages sont les même que précédement.
