Les modelés des paysages , transport et sédimentation, étude d'un méandre

Mise à jour le 25/04/2014
Par Christine Cottard
Les 3 fichiers permettent d'observer des paysages modelés par l'eau, de relier la taille des sédiments déposés à la vitesse du courant , d'appliquer ses connaissances en étudiant un méandre.



 Fichiers disponibles

1- Des paysages modelés par l'eau: observations  2-Transport et sédimentation

3- Appliquer ses connaissances : étude d'un méandre

Un ensemble de données géolocalisées  en FRANCE sur des reliefs modelés par l'eau, des dépôts de sédiments , un méandre à étudier, la carte géologique simplifiée au 1/1 000 000.

Connaissances

Programme (août 2008)

  • Les roches, constituant le sous-sol subissent à la surface de la terre une érosion dont l'eu est le principal agent.
  • Les roches résistent plus ou moins à l'action de l'eau.
  • Le modelé du paysage résulte de l'action de l'eau sur les roches, du transport des particules et de leur accumulation sur place.
  • La sédimentation correspond essentiellement à un dépôt des particules issues de l'érosion .
  • Les sédiments sont à l'origine des roches sédimentaires.
Capacités déclinées dans une situation d'apprentissage
  • Observer, recenser des informations pour identifier les éléments significatifs d'un paysage local.
  • Présenter des informations sous forme appropriée.

Socle commun

Compétence 3

Compétence 4

  • Rechercher, extraire et organiser de l'information utile
  • Raisonner, argumenter
  • Chercher et sélectionner l'information demandée
  • Produire un document numérique : saisir un texte, un photo écran...



pdf.jpg  Fiche d'utilisation simplifiée de Google Earth version 5

         Fiche d'utilisation simplifiée de Google Earth version 6

         Fiche d'utilisation simplifiée de Google Earth version 7



  Remarque : Avant d'utiliser les fichiers dédiés aux différents thèmes, un fichier d'introduction à la compréhension et manipulation de  Google Earth permet aux élèves de comprendre ce qu'est ce Système d'Information Géoscientifique et de s'exercer à naviguer dans un fichier .kmz ouvert sous Google Earth.



 Il est conseillé  de travailler avec ce fichier si les élèves n'ont jamais travaillé sur un fichier.kmz :

Télécharger : Comprendre et utiliser Google Earth



Les modelés des paysages, transport et sédimentation, étude d'un méandre



ggle.jpg Trois fichiers sont disponibles :  1- Observer des paysages modelés par l'eau            2- Transport et sédimentation

                                                            3- Appliquer ses connaissances : étude d'un méandre





  Fichier 1 - Des paysages modelés par l'eau : observations



Informations techniques

Activités proposées

Résultats



 Ouvrir le fichierggle.jpg Observer différents paysages



  • Le fichier: Observer différents paysages  s'installe dans lieux temporaires
  • Dans "Calques" tout décocher
  • Frontières et légendes peuvent être cocher si besoin
  • Cliquer sur le triangle   qui est devant données géographiques, la fenêtre se ferme alors (position ►) laissant plus d'espace dans la fenêtre "lieux temporaires" qui est la zone de travail fleches 2.JPG

 Fenêtre ouverte:  le  triangle est alors

" pointe en bas"


paysage ouverture.JPG

 Toutes les couches de données disponibles s'affichent un triangle "blanc" indique que d'autres couches de données sont consultables dans cette rubrique, noir que les données sont affichées.

Une aide à la navigation est proposée rappelant les bases du fonctionnement d'un fichier .kmz





aide navigation.JPG





aide navig2.JPG



Les différentes zones géoréférencées s'affichent

les reliefs.JPG



En cochant le relief désiré puis en double cliquant on se rend automatiquement sur la zone.

Attention l'angle et l'échelle d'observation ont été choisis pour une observation optimale: il est donc préférable de ne pas les modifier.


Le texte peut être fermé en cliquant sur la croix







On peut afficher un profil d'élévation: l'exemple d'une gorge et d'un plateau ont été choisis.






 Des informations précises peuvent être obtenues sur la profondeur de la gorge ou l'altitude d'un plateau .... gorge profil.JPG

La différence d'altitude est à calculer (924m - 417m) gorge profondeur.JPG



Utiliser une carte géologique simplifiée

cocher sur carte géologique de France simplifiée

carte géol.JPG

Relier les paysages à la nature des roches

Afficher la carte géologique et se rendre au lieu désiré

puis agir sur la transparence afin de voir apparaître le relief et la carte géologique superposéstransparence.JPG

gorge non tansparente.JPG

Les falaises  se sont formées dans une roche calcaire

falaise transparence.JPGainsi que les gorges

gorge transparence.JPG



ATTENTION: en quittant ne pas enregistrer le fichier dans mes lieux préférés (afin que les élèves suivant puissent travailler au mieux.





  Fichier 2 - Transport et sédimentation

Ce fichier regroupe des données granulométriques et de débit de 3 endroits de Loire de l'amont à l'estuaire.



    Fiche à compléter    Histogrammes : granulométrie des sédiments de Loire et tabelau des débits

    Fiche avec modèle à compléter



Informations techniques

Activités proposées

Résultats

 Ouvrir le fichierggle.jpg   Transport et sédimentation

Procéder comme précédemment.









La tâche proposée s'affiche à l'écran en cliquant sur "La tâche à accomplir "









Relier granulométrie et débit granulometrie.JPG




Constater que plus le débit est important plus la taille des grains qui se déposent est importantes

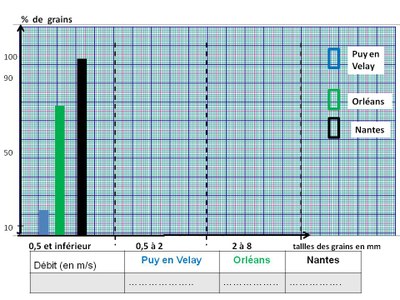

Les données de granulométrie  permettent de tracer les histogrammes

Les mesures de débit en temps réel peuvent être inscrites dans le tableau sous le graphique


 On constate que la taille des sédiments diminue plus on va vers l'estuaire.

Pour aller plus loin : initier les élèves à la lecture d'un graphique complexe



Lecture d'un graphique reliant vitesse du courant  érosion,  transport et sédimentation en fonction du diamètre des particules





ATTENTION: en quittant ne pas enregistrer le fichier dans mes lieux préférés (afin que les élèves suivant puissent travailler au mieux.



  Fichier 3 -  Appliquer ses connaissances



Informations techniques

Activités proposées

Résultats

 Ouvrir le fichierggle.jpg Appliquer ses connaissances

Procéder comme précédemment.





La tâche proposée s'affiche à l'écran en cliquant sur "La tâche à accomplir "

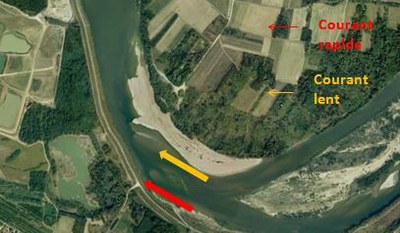

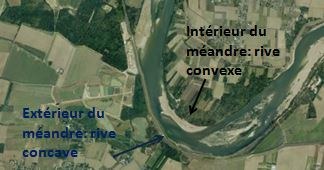

Observer la différence de dêpots entre les deux rives



On constate que les dêpots se font sur la rive où le courant est le plus lent.

Afficher un historique à l'aide de l'icône

puis agir sur la réglette.

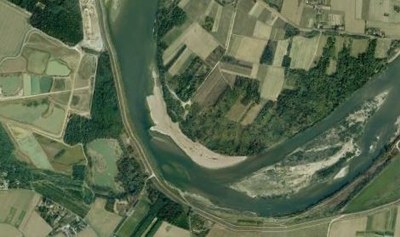

La photo la plus récente date de 2012.

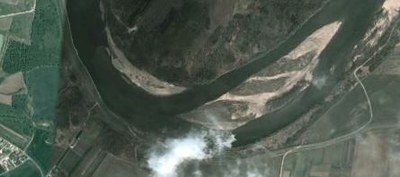

 Attention, on constate que les photos choisies pour l'affichage ne sont pas forcément les plus récentes! La photo qui s'affiche est celle de 2006

ATTENTION: en quittant ne pas enregistrer le fichier dans mes lieux préférés (afin que les élèves suivant puissent travailler au mieux.
