Fiche 18 - Modifier le style des étiquettes
-

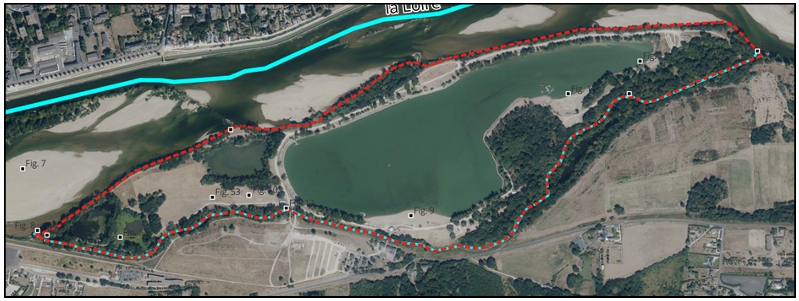

On part de la situation suivante : les étiquettes apparaissent peu visibles dans la carte :
Première étape : modification du type de symbole qui localise l’emplacement
-

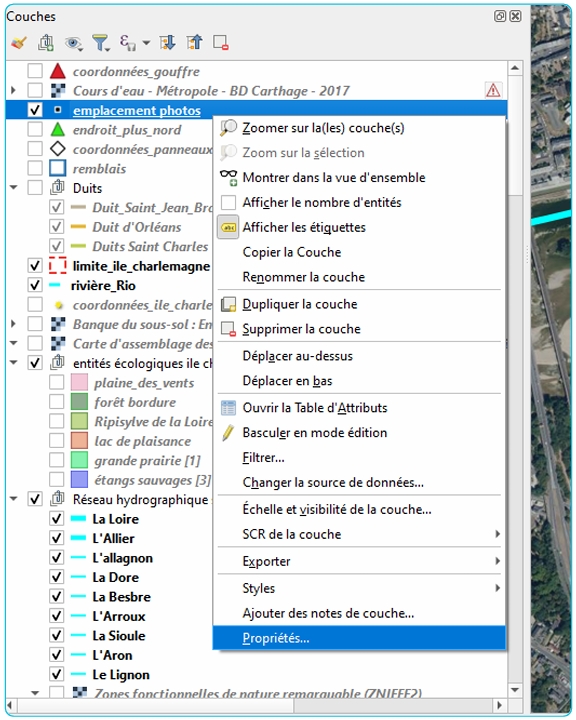

Cliquez-droit sur la couche correspondant aux étiquettes dans la fenêtre « Couches ».
-
puis choisissez « Propriétés... ».
-

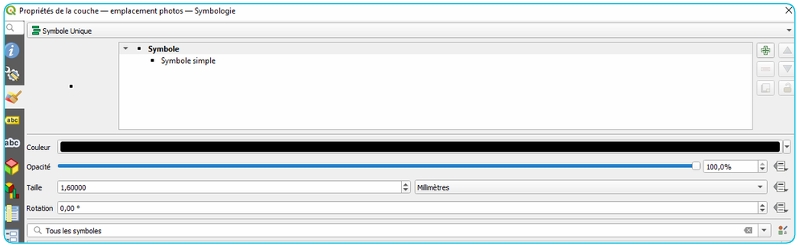

Dans la fenêtre « Propriétés de la couche » qui s’affiche, en cliquant sur l’onglet « Symbologie », on peut modifier :
-
le type de symbole,
-
sa couleur, l’opacité, la taille, etc.
-
-

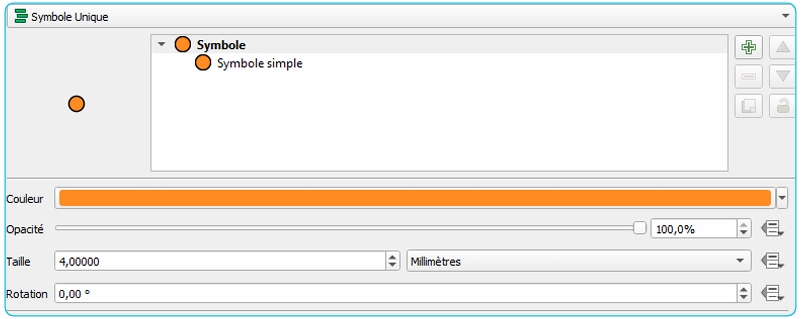

On choisit les réglages suivants pour le symbole de l’étiquette :
Deuxième étape : modification du style du texte
-
Ensuite avec l’onglet « Contrôle l’étiquetage des entités » dans le sous-domaine « texte » on peut modifier :
-
la police du texte
-
le style
-
la taille
-
l’opacité, etc.
-
-

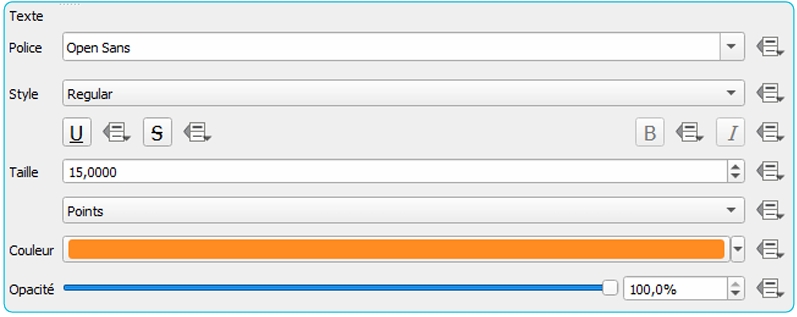

On choisit les réglages suivants pour le texte de l’étiquette :
Troisième étape : optimisation de la visibilité de l’étiquette
-

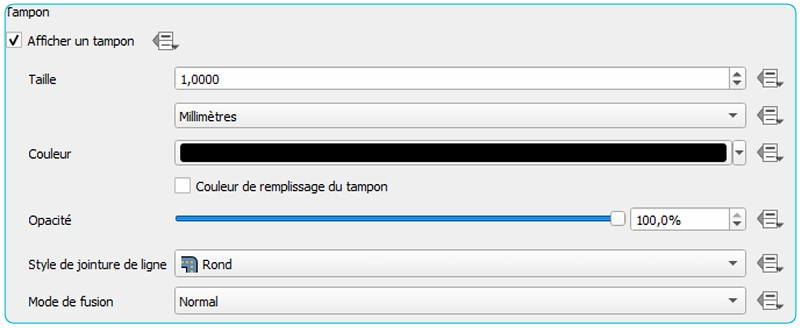

Pour augmenter davantage la visibilité de l’étiquette, possibilité d’entourer le texte par un liseré en cliquant sur l’onglet « Tampon ».
-
On peut modifier la taille, la couleur, le type de contour du tampon, etc.
-
Choix des réglages suivants :
-

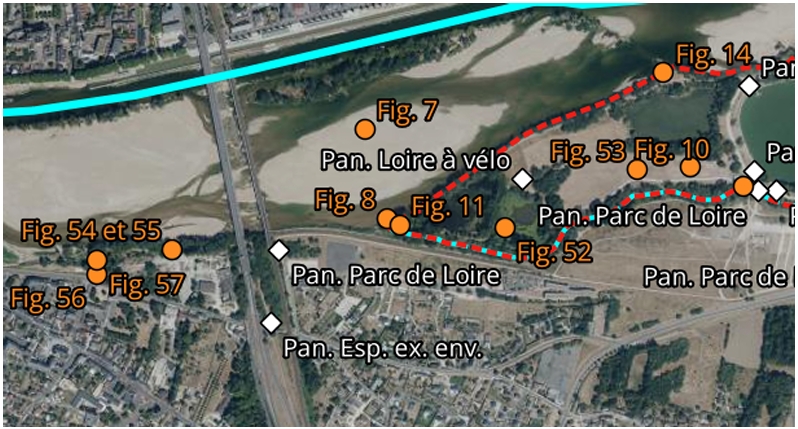

Style des étiquettes avec l’ensemble des réglages définis précédemment :
QUATRIème étape facultative : Ajout de connecteurs aux étiquettes
-

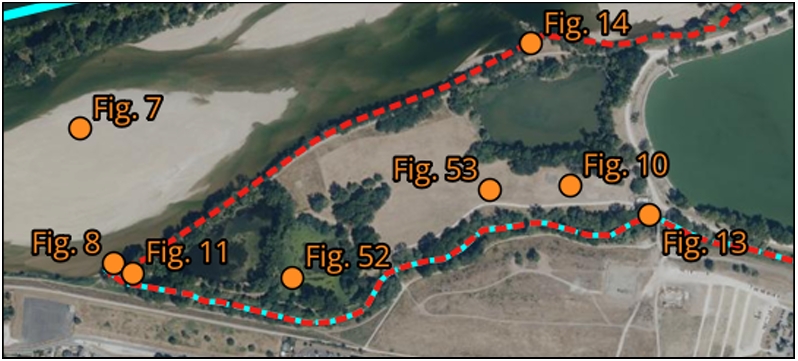

Le formatage différentiel des étiquettes permet de les distinguer selon leur type mais une grande densité d’étiquettes peut néanmoins altérer la visualisation comme dans l’extrait ci-dessous qui regroupe deux types d’étiquettes différents :
-
Il est possible d’ajouter des connecteurs reliant l’étiquette à son symbole d’emplacement.
-

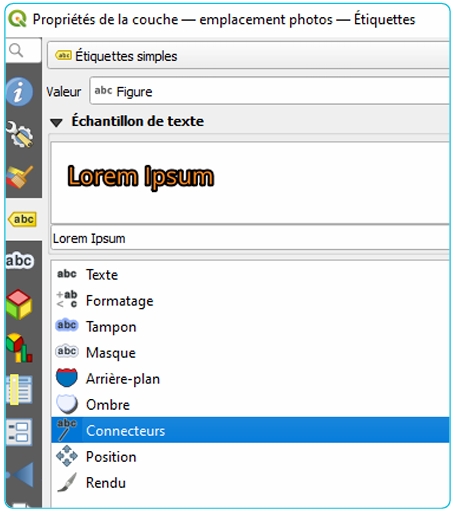

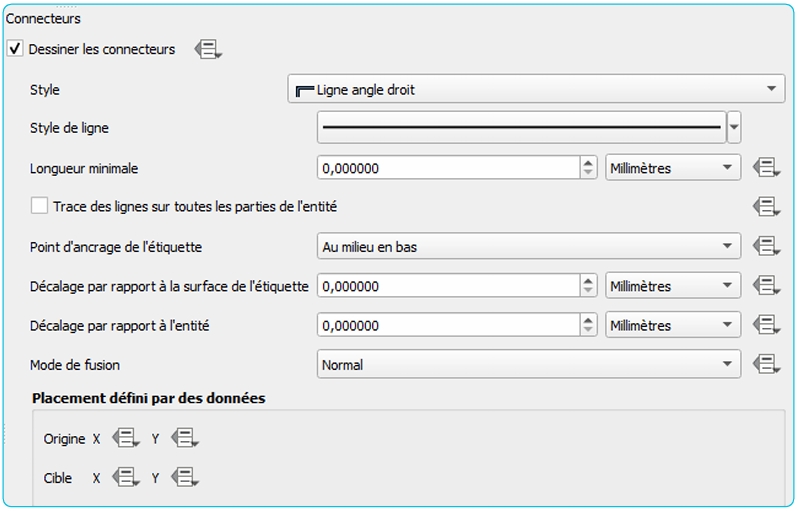

Cliquez sur « Connecteurs » dans la fenêtre « Propriétés de la couche ».
-
Cochez dans la fenêtre qui s’affiche « Dessiner les connecteurs » et réglez selon vos préférences comme dans l’extrait ci-dessous :
-

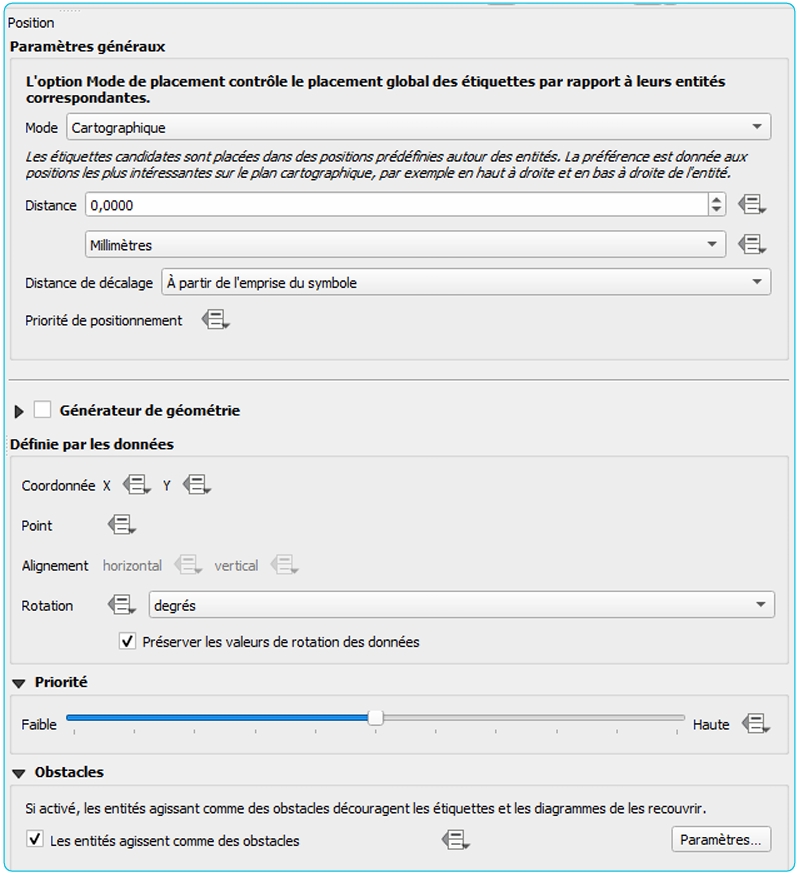

Si des étiquettes ne s’affichent pas à cause d’un chevauchement, possibilité de régler la priorité de l’affichage de la couche avec le menu « Position », comme dans l’extrait ci-dessous :
-

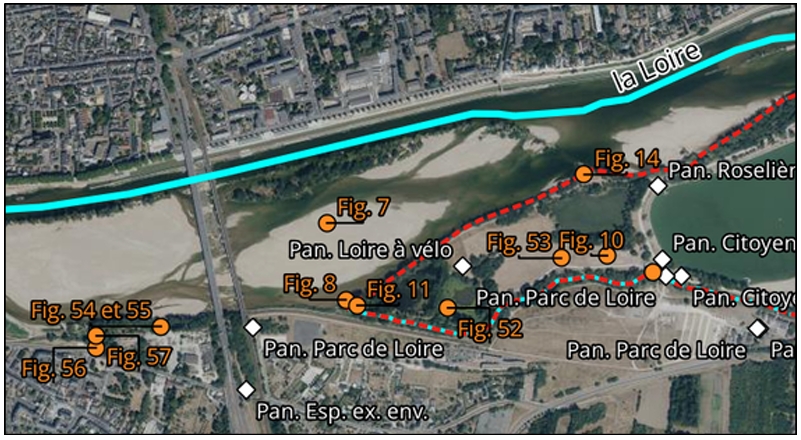

Les étiquettes des figures sont maintenant reliées à leur symbole d’emplacement comme dans l’extrait ci-dessous :
OUVRIR CETTE FICHE 18 au format pdf : Modifier le style des étiquettes
