Fiche 16 - Sélectionner et extraire des entités à partir de la carte
Sélection des entités souhaitées sur la carte
-

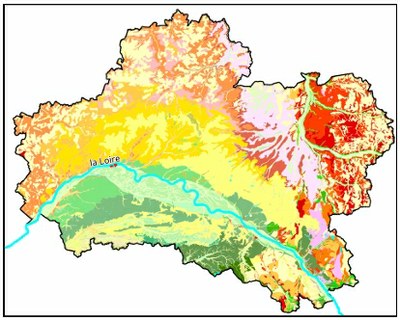

On prend ici l’exemple de la carte géologique du Loiret vecteur harmonisé du BRGM. On souhaite sélectionner les formations géologiques en relation avec le lit majeur de la Loire.
-
Cliquez sur l’onglet « Sélectionner des entités », ici les entités sont des unités territoriales géologiques.
-
Plusieurs options sont possibles :
-
sélection en cliquant,
-
à main levée ou
-
selon un rayon.
-
-
Cliquez sur « Sélectionner des entités avec un polygone » par exemple.
-
Tracez le polygone souhaité avec la souris et en cliquant-gauche pour définir les arêtes de ce polygone.
-

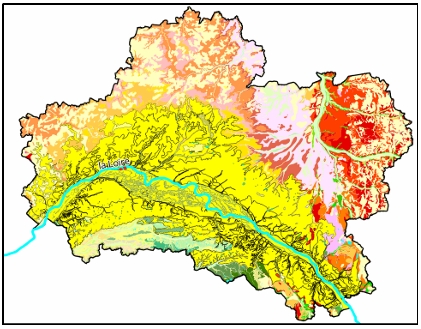

Cliquez-droit une fois le tracé terminé et les entités sélectionnées, c’est à dire en relation géographique avec le polygone tracé, se mettent en surbrillance.
-

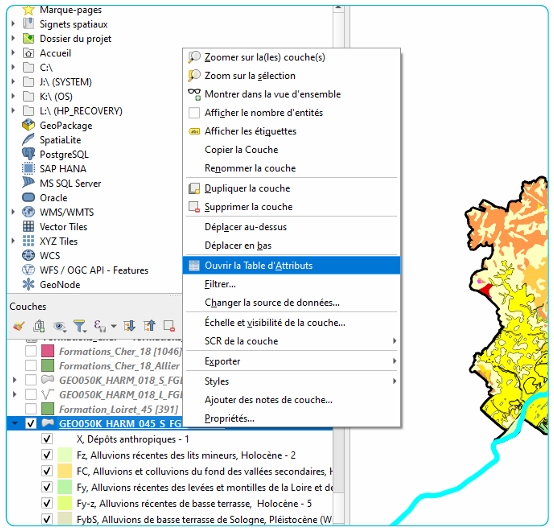

Pour visualiser dans la table des attributs les entités sélectionnées, cliquez sur le nom de la couche dans la fenêtre des couches et sélectionner « Ouvrir la Table d’Attributs ».
-

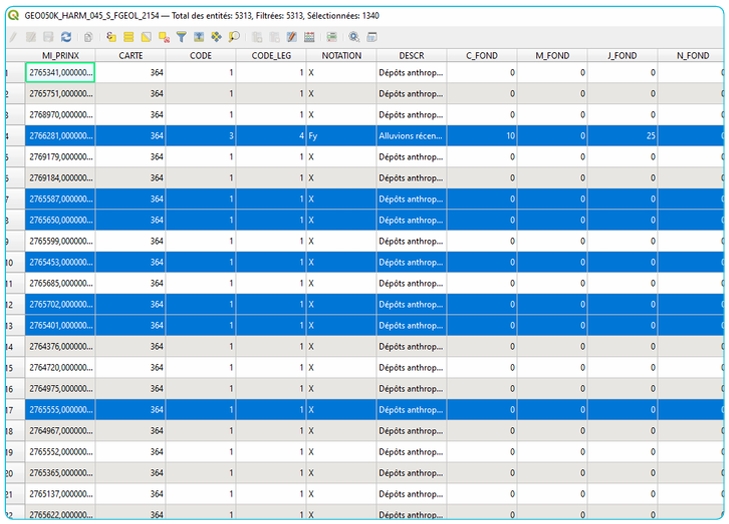

Lorsqu’on ouvre la table des attributs, les entités en relation avec le polygone tracé précédemment sont sélectionnées (elles apparaissent en bleu ci-dessous).
Création de la nouvelle couche avec les entités sélectionnées
-
On peut maintenant exporter la sélection en créant une nouvelle couche de données.
-

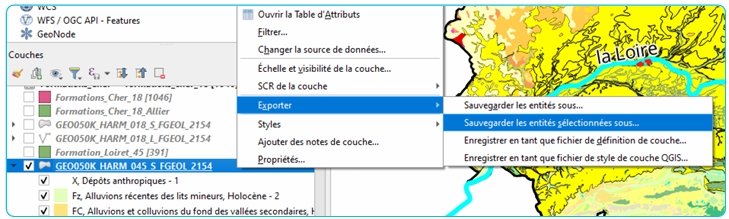

Cliquez-droit sur le nom de la couche dans la fenêtre « Couches » puis choisissez « Exporter » puis « Sauvegarder les entités sélectionnées sous... ».
-

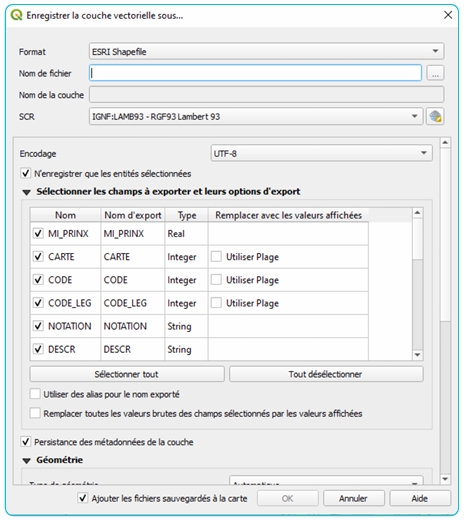

Enregistrement au format SHP en attribuant un nouveau nom de fichier et un nouveau nom de couche.
-
Possibilité de simplifier la table attributaire en sélectionnant les champs à exporter.
-

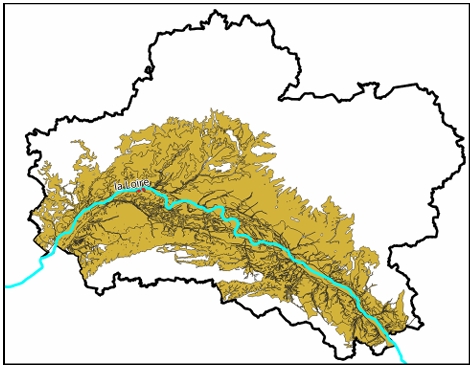

La nouvelle couche permet d’afficher les entités sélectionnées précédemment dans une nouvelle carte.
-
On peut individualiser le formatage des entités, leur couleur, etc.
Modification du style des entités de la nouvelle couche
-
Une fois la couche créée, cliquez-droit sur son nom dans la fenêtre « Couches » et choisissez « propriétés ».
-

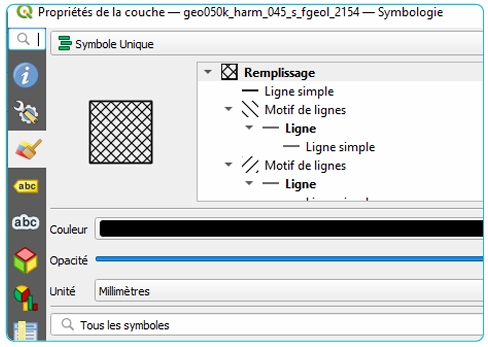

Puis choisissez l’icône « Contrôle de la symbologie de l’entité ».
-

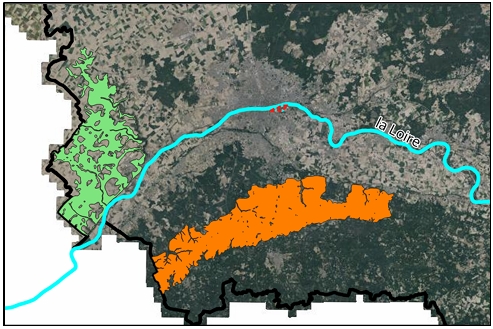

Affichage différencié d’entités sélectionnées :
