Transport et sédimentation des particules

Mise à jour le 16/03/2012
Par Josée Broussaud





Connaissances Programme Terminales S  (mai 2011)

Altération et érosion contribuent à l'effacement des reliefs.

Les produits de démantèlement sont transportés sous forme solide ou soluble, le plus souvent par l'eau, jusqu'en des lieux plus ou moins éloignés ou ils se déposent (sédimentation).

Capacités et attitudes
  • Se familiarier avec l'utilisation de Google Earth.
  • Saisir et exploiter des données avec un tableur.
  • Exploiter des données cartographiques.



pdf.jpg  Fiche d'aide Simplifiée de Google Earth (version 7) (version 6) et  (version 5) Attention avec cette version, il peut y avoir des problèmes d'affichage des images.

La Loire est un agent géologique qui transporte chaque année des millions de tonnes de sables, d'argiles et d'éléments dissous depuis le Massif central vers l'océan Atlantique.

Informations techniques

 Activités proposées/Données disponibles Eléments de réponse/Suggestions

Le fichier "transport sedimentation", s'installe dans lieux temporaires. Etre patient.

  • Dans données géographiques tout décocher
  • Dans Outils/options/Vue 3D, cocher Affichage du relief et choisir un facteur d'élévation adapté. (0.5 à 3)
  • Dans Outils/options/Général, cocher Afficher les résultats Web dans un navigateur externe.
  • Dans Affichage, décocher "surface de l'eau " et "atmosphère"
  • Cliquer sur le petit triangle qui est devant "Données géographiques" et devant "Recherche", les 2 fenêtres se ferment laissant plus d'espace dans la fenêtre "lieux" qui est la zone de travail.

Liste des données disponibles :




  (éviter de superposer trop de données pour une meilleure lisibilité des informations)







 Etude granulométrique des sables de Loire



Cocher :

  • La carte topographique
  • Le réseau hydrographique
  • Granulométrie des sables de Loire

Cliquer sur les punaises jaunes pour accéder aux informations.









Origine des sédiments de la Loire

  •  Décocher la carte topographique et cocher la lithologie

 Dès leur formation, les reliefs sont soumis à l'érosion et à l'altération.Une partie des produits de démantèlement reste sur place et une partie va être transportée, le plus souvent par l'eau.

Trois prélèvements  ont été effectués dans le cours de la Loire, à Puy en Velay, Orléans et Nantes. Les échantillons ont été séchés, tamisés et pesés.

  • Construire l’histogramme des échantillons, mettre en abscisse la taille des particules, en ordonnée les pourcentages massiques.
  • Tracer la courbe cumulative.
  • Comparer les résultats et en déduire l'action du transport sur la granulométrie des sédiments.

  • Emettre une hypothèse sur la nature des particules transportées par la Loire.

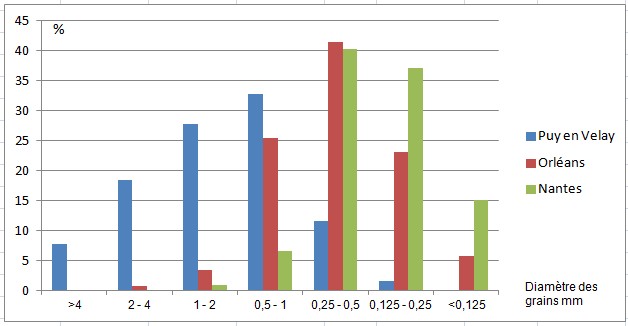

Histogrammes des échantillons prélevés dans le lit de la Loire.




 Courbes granulométriques cumulatives des sédiments.

La sédimentation océanique

  • Décocher la carte lithologique
  • Pour tracer un profil topographique :

Cliquer sur  la réglette regle.jpg  et tracer une ligne, de gauche à droite, à un endroit bien choisi puis "Enregistrer"


Changer le nom  et dans l'onglet "Altitude", se placer "Au niveau du fond marin".


Dans le cadre de gauche, cliquer sur "Profil topographique" et sur "Afficher le profil d'élévation".

  • Cocher l'épaisseur des sédiments et agir sur la transparence.
  • Tracer un profil topographique de la marge Armoricaine selon la direction Sud-Ouest/Nord-Est, et arrivant à l'estuaire de la Loire.
  • Imprimer ou faire une capture d"écran
  • Replacer sur le profil le plateau continental, la pente continental, le glacis,le talus et la plaine abyssale.



  • Estimer l'épaisseur des sédiments au niveau du plateau continental, du glacis, de la plaine abyssale.






















Epaisseur des sédiments
