Des différences entre les chaines de montagnes récentes et les massifs anciens

Mise à jour le 19/11/2011
Par Josée Broussaud





Connaissances Programme Terminales S  (mai 2011)

Les chaînes de montagnes anciennes ont des reliefs moins élevés que les plus récentes.

On y observe à l’affleurement une plus forte proportion de matériaux transformés et/ou formés en profondeur.

Au relief positif qu'est la chaîne de montagnes, répond, en profondeur, une importante racine crustale.

Capacités et attitudes
  • Se familiariser avec l'utilisation de Google Earth.
  • Recenser, extraire et organiser des informations de façon a établir les différences entre des chaînes de montagnes jeunes et des chaînes de montagnes anciennes.
  • Exploiter des données cartographiques.



pdf.jpg  Fiche d'aide Simplifiée de Google Earth (version 5) . (version 6) , (version 7)

Informations techniques

 Activités proposées/Donnéesdisponibles Eléments de réponse/Suggestions

Le fichier "chaînes de montagnes", s'installe dans lieux temporaires. Etre patient.

  • Dans données géographiques tout décocher
  • Dans Outils/options/Vue 3D, cocher Affichage du relief et choisir un facteur d'élévation adapté. (0.5 à 3)
  • Dans Outils/options/Général, cocher Afficher les résultats Web dans un navigateur externe.
  • Dans Affichage, décocher "surface de l'eau " et "atmosphère"
  • Cliquer sur le petit triangle qui est devant "Données géographiques" et devant "Recherche", les 2 fenêtres se ferment laissant plus d'espace dans la fenêtre "lieux" qui est la zone de travail.


 Eviter de superposer trop de données pour une meilleure lisibilité des informations



Tracer un profil topographique :

Cliquer sur  la réglette regle.jpg  ou dans le menu/Outils/Règle


et tracer une ligne, de gauche à droite, à un endroit bien choisi puis "Enregistrer".


Changer le nom par exemple "Profil topographique"  et dans l'onglet "Altitude", se placer "Au niveau du sol".

Afficher le profil topographique  :

  • Dans la barre du menu cliquer sur "Affichage" puis sur "Afficher le profil d'élévation"
  • Dans le cadre de gauche, cliquer sur "Profil topographique" avec le bouton droit de la souris et sur "Afficher le profil d'élévation".
  • Cliquer avec le bouton droit de la  souris sur le trait de coupe de la carte.

Observation des reliefs

  Vidéo en mp4

  • Comparer le relief d'une chaine de montagnes ancienne (Massif Central, Les Vosges, le massif Aquitain...) avec une chaine de montagnes récente (Alpes, Pyrénées...)



 Le massif du Mont Blanc


Les Monts du Cantal

  • Réaliser un profil topographique avec Google Earth.

Cliquer sur les images pour les agrandir




Profil topographique, en travers le Massif Central et les Alpes.

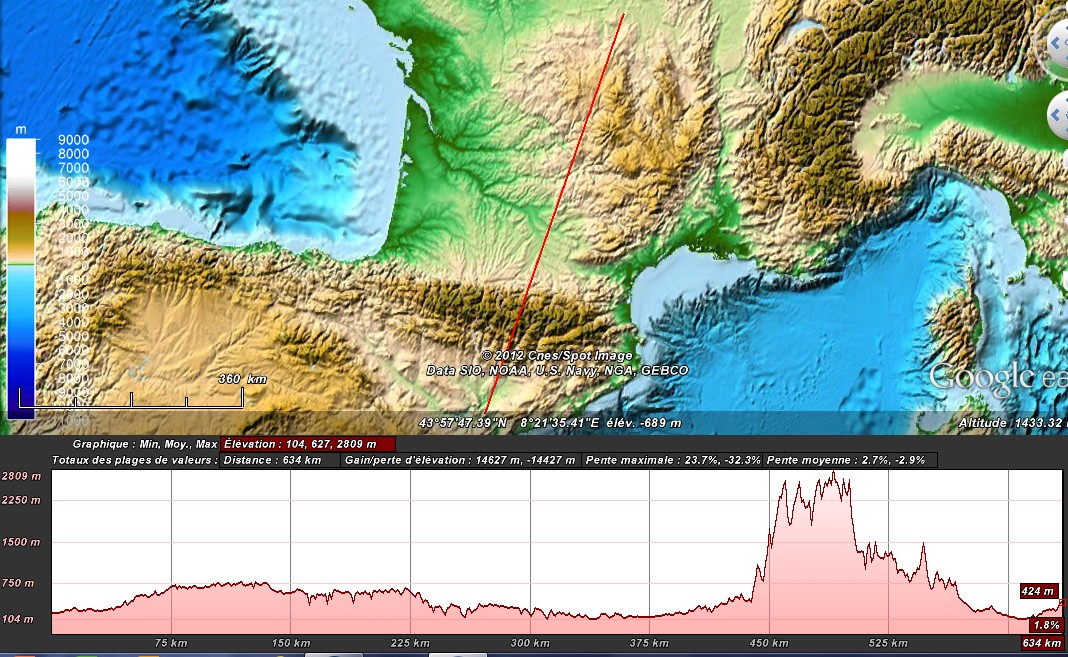

 Profil topographique, en travers le Massif Central et les Pyrénées.

 Tracer la profondeur du Moho sous un profil topographique :


- Afficher la carte et la légende de la profondeur du Moho
- Afficher le profil topographique
- Imprimer votre travail ou plus simplement les documents ci-dessous pour les compléter :

pdf.jpg  Profil topographique en travers le Massif Central et les Alpes.pdf

pdf.jpg  Profil topographique en travers le Massif Central et les Pyrénées.pdf

- Fermer la barre à gauche dans "Affichage"
- Déplacer la souris le long du profil topographique, repérer la profondeur du Moho et reporter la valeur sous le profil topographique.

Epaisseur de la croûte continentale

 Vidéo en mp4

  •  Que représente le Moho ?

  • Tracer la profondeur du Moho sous le profil topographique.

  • Orienter et légender votre graphique en utilisant la carte géologique.

  • Quelle est en moyenne l'épaisseur de la croûte continentale ? de la racine crustale sous une chaîne de montagne jeunes ?



Profondeur du Moho et profil topographique en travers du Massif Central et des Alpes.


Epaisseur de la croûte continentale sous le Massif Central et sous les Alpes

Afficher la carte géologique 1/106 et sa notice pour obtenir le nom, l'origine et l'âge des roches  et cliquer directement sur la carte géologique pour obtenir le nom des roches.



Utiliser le logiciel Mesurim pour évaluer les surfaces occupées par les roches.

Attention les résultats ne seront corrects que si la numérisation est bonne et si les indications d'échelle sont justes

  • Réaliser une copie d'écran de l'échelle et de la carte géologique du Massif central.
  • Ouvrir Mesurim
  • Faire "Fichier/Ouvrir" et ouvrir l'image de l'échelle.
  • Définir l'échelle "Image/Créer/Modifier l'Echelle". Enregistrer.
  • Faire "Fichier/Ouvrir" et ouvrir l'image de la carte géologique du Massif central.
  • Puis cliquer sur  "Image/Délimiter des zones", choisir la taille et la couleur du pinceau et cliquer sur les zones représentatives en utilisant des couleurs différentes.
  • Cocher "Etendre la classification à tous les pixels" puis faire ok.

Nature et âge des roches qui affleurent

Vidéo MP4

  • Rechercher les roches les plus abondantes dans les massifs anciens et dans les chaînes de montagnes récentes. Indiquer la nature, l'âge et  la texture de ces roches.

  • Evaluer les surfaces occupées par ces roches dans le Massif central et dans les Alpes.

  • En utilisant les informations de l'ensemble de ce fichier  donner quelques caractéristiques de la croûte continentale.

  • Trouver les traces d'un domaine océanique disparu.



Vidéo MP4, utiliser Mesurim pour évaluer les surfaces











carte geologique de France.jpg

Carte géologique simplifiée du Massif Central et des Alpes au 1/106










Mesure de surfaces avec le logiciel Vensim.

Affleurement de granites et de gneiss en quantité plus importante dans les Massifs anciens.
