Etude des marges actives en subduction

Mise à jour le 01/12/2005
Par D Courtault publié 1/12/2005
Connaissances

La caractérisation de la mobilité horizontale :

• La lithosphère terrestre est découpée en plaques animées de mouvements.

La dynamique des zones de convergence, la subduction

• La lithosphère océanique plonge en profondeur au niveau d'une zone de subduction.

Capacités - Identifier, localiser et caractériser différentes zones de subduction
Compétences travaillées
  • Pratiquer une démarche scientifique

- Observer, questionner, formuler une hypothèse

- Interpréter des résultats et en tirer des conclusions

  • Pratiquer des langages

- Communiquer dans un langage scientifiquement approprié : graphique

- Utiliser des outils numériques



  Plans de Bénioff : construction du graphique avec Google Earth



1. Affichage des données

Télécharger le fichier    SUBDUCTION.kmz

Ouvrir le dossier "SUBDUCTION"

  • Cocher les dossiers "Limites des Plaques lithosphériques" et "Séismes (historiques)"
  • Cocher et ouvrir le dossier "Coupes A - B - C"
  • Double cliquer "Amérique du Sud - Coupe A"

 * afficher la règle (en km) mesurer et noter la distance entre la fosse et le séisme choisi sur le trajet de la coupe

 * fermer la règle

 * cliquer sur le séisme et noter la profondeur du foyer (en km)

 * procéder de même pour les autres séismes, en se limitant à deux ou trois séismes superficiels (jaune), moyens (vert) et  profonds (rouge)

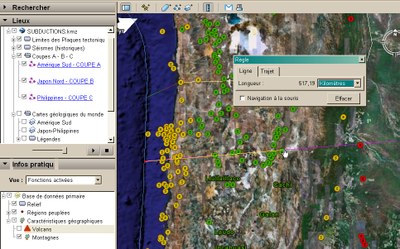

Mesure image miniature



2. Construction du graphe

→ Reporter les foyers des séismes étudiés en plaçant la fosse toujours à 0 km, et en respectant les échelles des distances et profondeurs  sur le graphe suivant.

→ Procéder de même pour "Japon Nord - Coupe B" et "Philippines - Coupe C"

→ Tracer les 3 plans de subduction ainsi obtenus pour :

A Plaque de Nazca : Pacifique / Amérique du Sud

B  Japon nord : Pacifique / Mer du Japon

C  Plaque des Philippines : Pacifique / Philippines



3. Volcanisme

Afficher les volcans (dans Infos pratiques - Caractéristiques géographiques)

Pour chacune des trois zones, choisir un volcan dans la zone où ils sont le plus concentrés sur le trajet de la coupe. Mesurer sa distance à la fosse et le symboliser en surface sur le graphique.



 Interprétation et synthèse : âge des plaques et subduction

1) Questions :

  • La pente des plans de Bénioff est-elle toujours la même ?
  • La distance fosse - arc volcanique est-elle constante ?

  • A quelle profondeur se trouve chaque plan de Bénioff sous son arc volcanique ?

2) Comparer avec la carte géologique du Monde :

  • Cocher et ouvrir le dossier "Cartes géologiques du monde".
  •  Dans le sous-dossier "Légendes" demander la "Légende des fonds océaniques".
  •  Déterminer l'âge de la croûte océanique entrant en subduction au niveau de l'Amérique du Sud, du Japon et des Philippines.



Pacifique Est      Pacifique Ouest



Quelle relation peut-on établir entre l'âge de la croûte océanique et sa plongée en subduction ?
