Débuter avec InfoTerre

Mise à jour le 01/12/2015
Par Josée Broussaud
Afficher des cartes géologiques, trouver les notices et des forages

InfoTerre  http://infoterre.brgm.fr/ est un visualiseur des données géoscientifiques du BRGM : cartes géologiques du 1/1 000 000 au 1/50 000, dossiers de la Banque de données du Sous-Sol et logs géologiques, cartes des risques naturels et industriels, données sur les eaux souterraines...

 Fiche d'aide très simplifiée

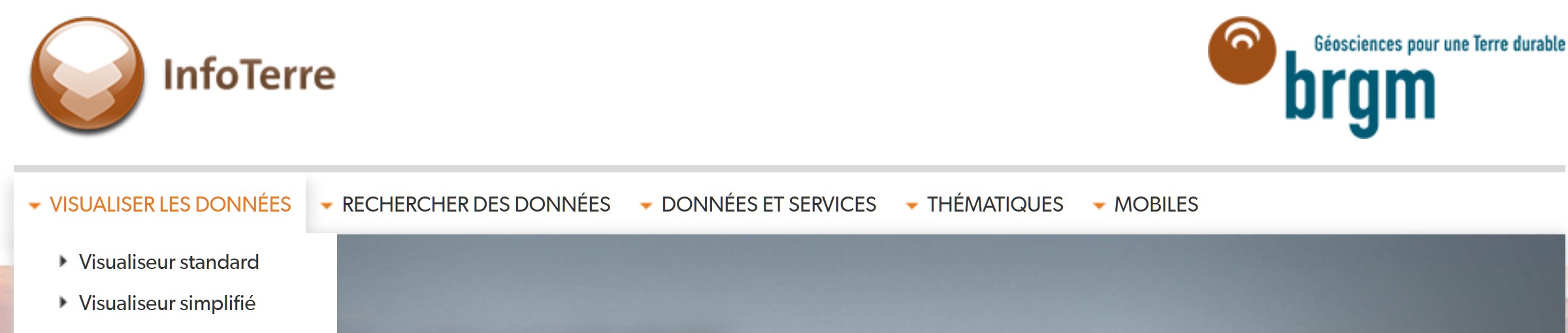

Choisir InfoTerre, version standard



Apprendre à naviguer et à gérer les couches.

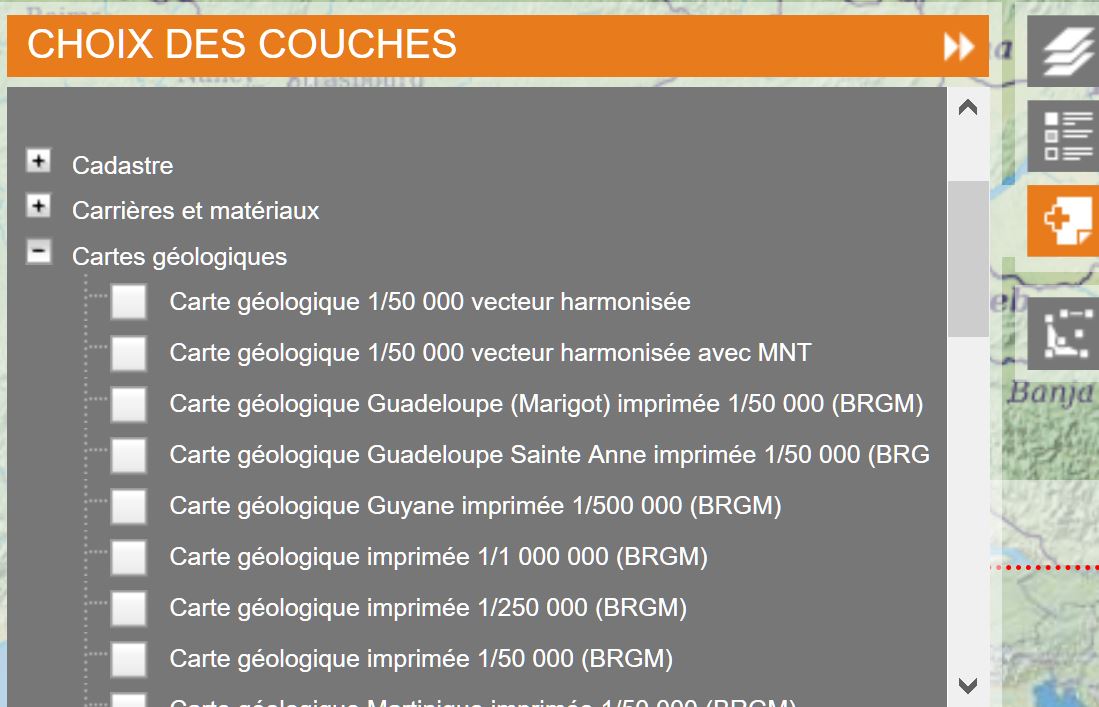

Cliquer sur choix des couches/cartes géologiques

Cocher par exemple:

  • Carte géologique imprimée 1/1 000 000 (BRGM),
  • Carte géologique imprimée 1/50 000 (BRGM),
  • Carte lithologique simplifiée 1/1 000 000 (BRGM).

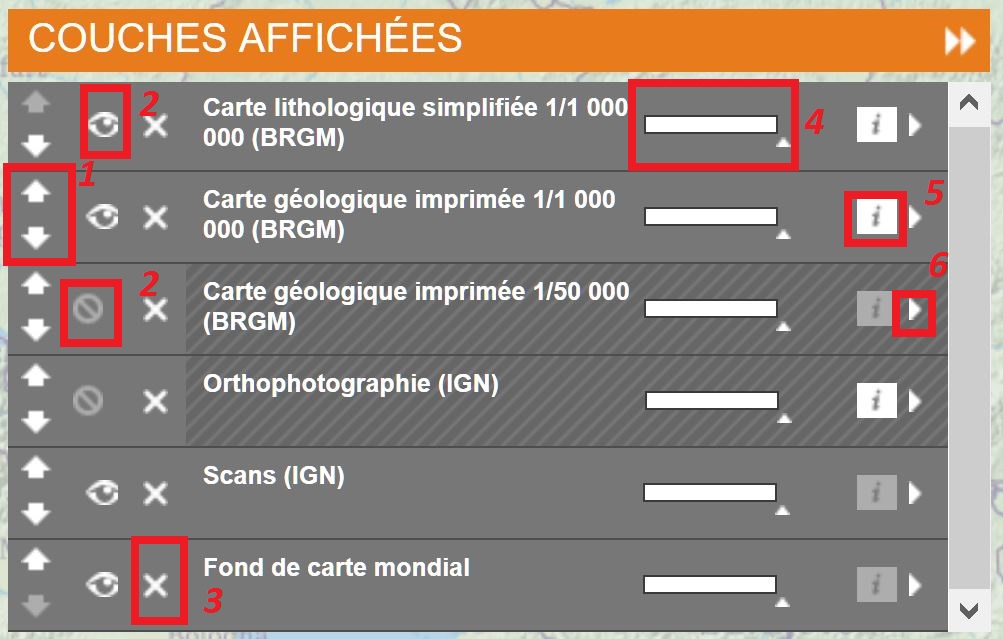

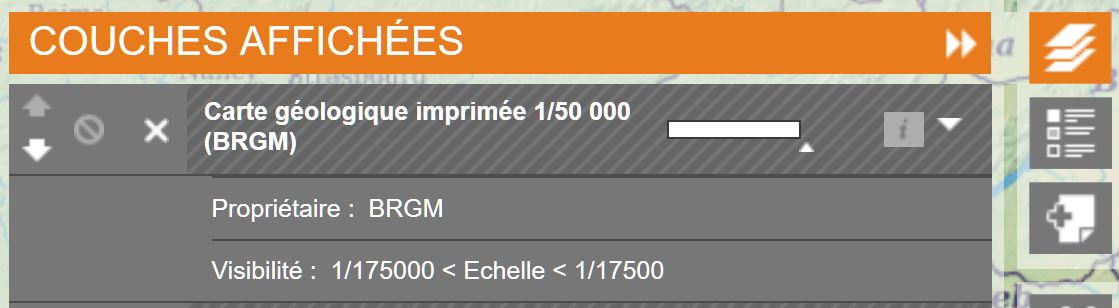

Cliquer sur couches affichées

  1. Pour monter ou de descendre une couche utiliser les flèches.. Attention la couche située au dessus masque celles qui sont situées en dessous sauf si elle est masquée ou  rendue transparente.
  2. L'oeil permet de masquer ou d'afficher une couche à condition qu'elle soit à la bonne échelle. Autrement elle apparait grisée et vous aurez ce petit logo .
  3. Pour supprimer une couche cliquer sur la croix
  4. Pour jouer avec la transparence, dépacer la petite flèche.
  5. Cliquer sur le i pour voir les métadonnées
  6. Cliquer sur la petite flèche pour voir le propriétaire des données et l'échelle d'affichage.

Choisir la bonne échelle

Pour afficher la carte géologique imprimée au 1/50 000

l'échelle doit être comprise entre 1/175000 et 1/17500.

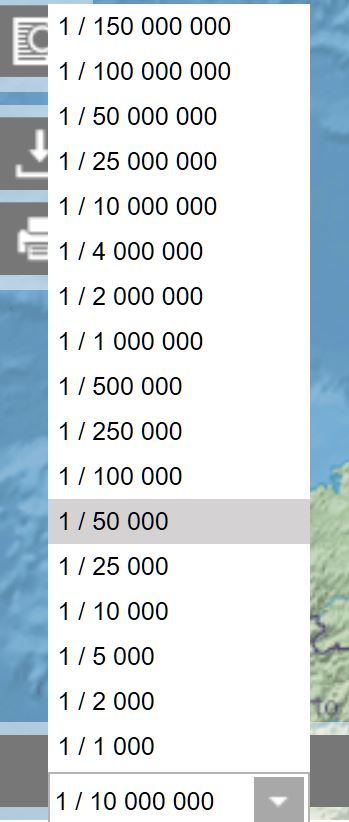

Utiliser le menu déroulant en bas de la carte et à droite ou le zoom

 Afficher les légendes et les notices

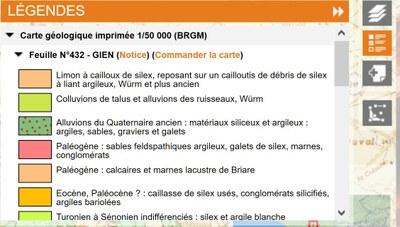

Cliquer sur Légendes pour accéder aux légendes ainsi qu'au notices pour la carte géologique imprimée 1/50 000 ème.

Cliquer sur Accéder à la légende dynamique et aux notices puis sur Notice pour obtenir la notice au format pdf.(s’ouvre avec Adobe Reader)

Rechercher un Log-géologique

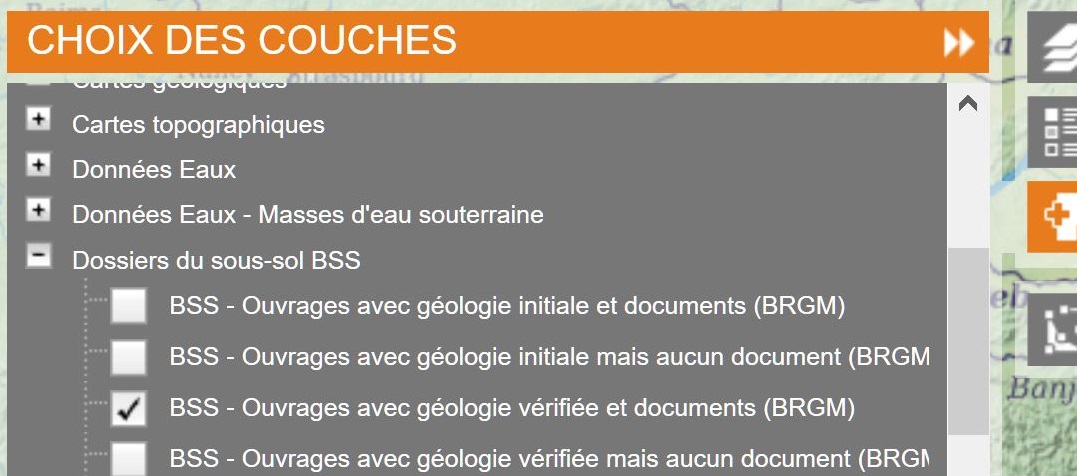

Dans choix des couches/Dossiers du sous-sol BSS cocher "BSS-Ouvrages avec géologie vérifiée et documents BRGM".

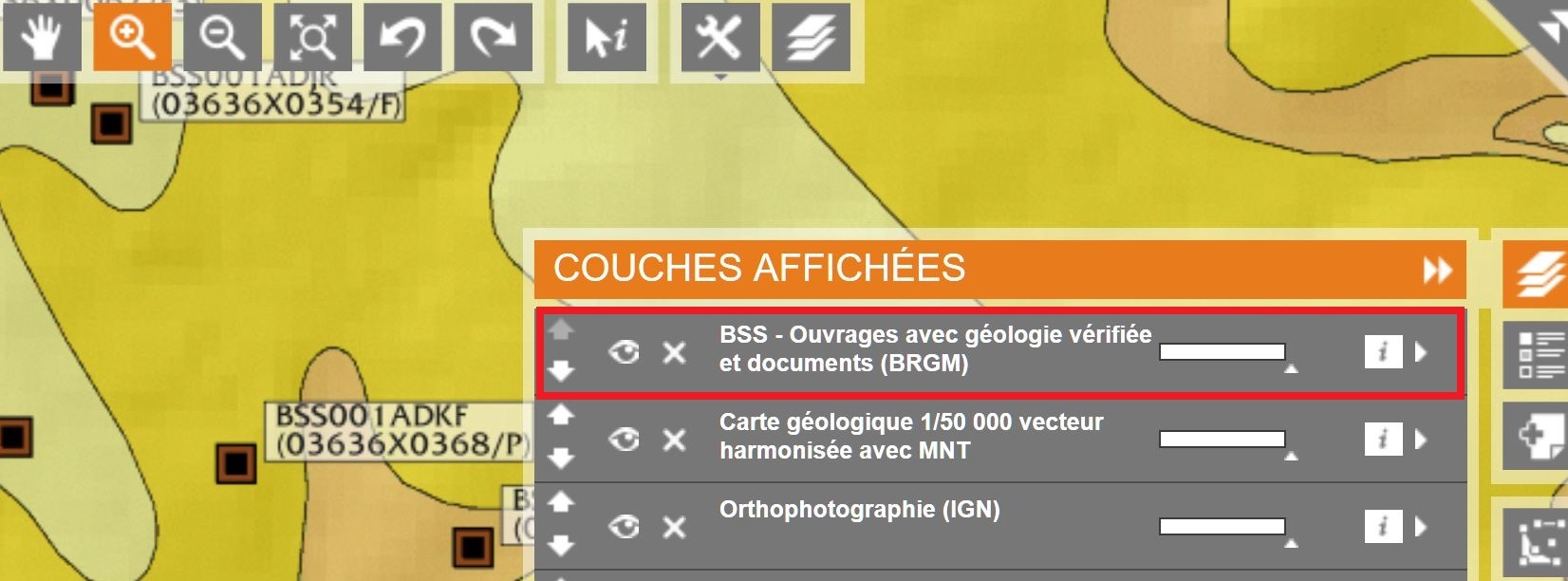

Dans couches affichées placer la couche "BBS- Ouvrages avec géologie vérifiée et documents BRGM"en haut.

Choisir : 1/100 000 < échelle

Aller au lieu souhaité en utilisant l'icone "Localisation"

Ouvrir la carte en plein écran à l'aide des petites flèches situées dans le coin en haut et à droite.

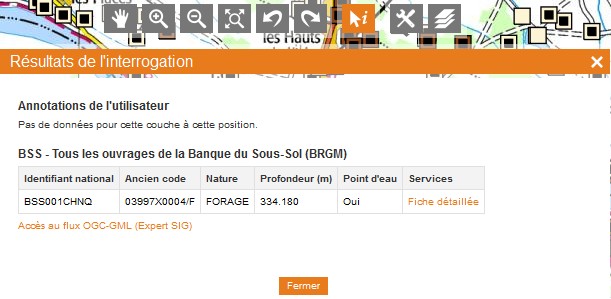

Dans le menu en haut de la carte, cliquer sur l'icone i puis sur le forage (représenté par un carré) qui vous intéresse .

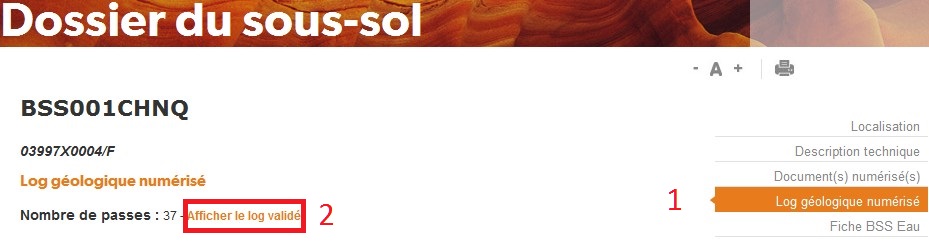

Cliquer sur "Fiche détaillée" puis sur cette fiche :

  1. Log géologique numérisé
  2. Afficher le log validé



Exemples d’applications pédagogiques : Utiliser les cartes géologiques et topographiques pour préparer une sortie géologique, faire une lithothèque, déterminer l'épaisseur des terrains, la profondeur du socle…
