Fiche technique : création d'une carte gravimétrique.

Réalisation de cartes d'anomalies gravimétriques à l'aide du S.I.G. Gravity Database.

adresse du site : Gravity Database

Fiche d'aide téléchargeable.

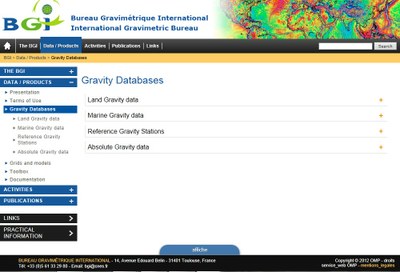

Depuis la page d'accueil ci-dessous vous disposer de plusieurs possibilités d'activités :

Réalisation de cartes d'anomalies gravimétriques continentales.

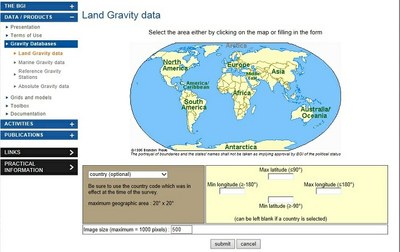

•  Sélectionner "Land Gravity data" . Un planisphère légendé et deux fenêtres apparaissent sur la page qui s'ouvre.

La sélection de la zone à étudier peut se faire de 3 façons  :

• Soit en cliquant directement sur la carte avec le curseur dans les zones légendées; cette action ouvre une nouvelle fenêtre.

La zone géographique sélectionnée est en générale d'une taille de 20° x 20°, les cartes calculées sont de toute manières limitées à une surface de 50° x 50 °.

Cette fenêtre propose une carte plus précise sur laquelle il faut à nouveau cliquer avec le curseur sur le pays à étudier.

Dans le cas de l'étude des USA, il faut cliquer une troisième fois afin de choisir spécifiquement l'un des états.

Dans les deux cas le dernier clic envoie à l'étape suivante.

• Soit en cherchant le nom du pays ou de l'état dans le menu défilant de la fenêtre de gauche (de couleur brune)

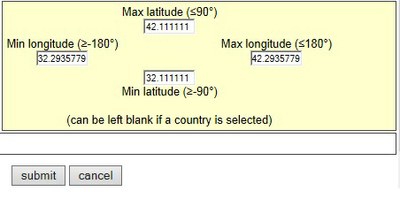

• Soit en entrant les coordonnées latitudinales et longitudinales de la région sélectionnées. Les coordonnées doivent être entrées en format décimal. Pour convertir des coordonnées en degrés / minutes /secondes en décimal utiliser par exemple ce site

Dans les deux choix précédents valider votre sélection en cliquant sur "submit".

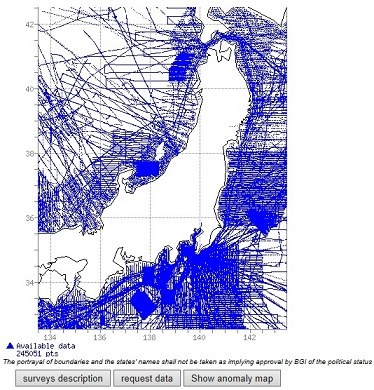

Une carte des données disponibles apparait, elle permet de visualiser les zones plus ou moins documentées codée par la densité de la coloration bleue

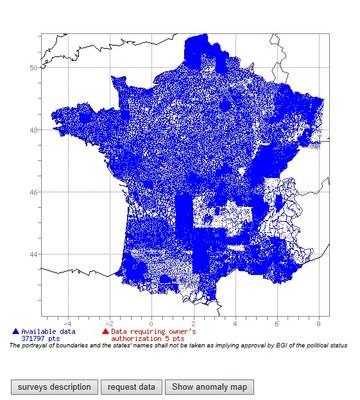

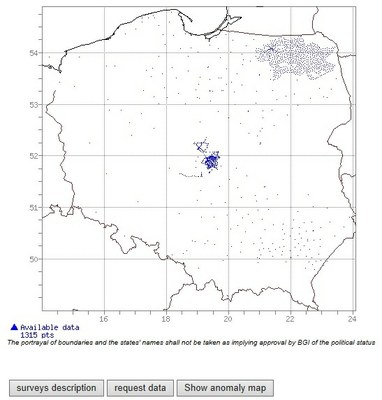

(ci-dessous comparaison des données disponibles sur le territoire français, à gauche et en Pologne, à droite).

•  Passer à l'étape suivante en cliquant sur "Show anomaly map"

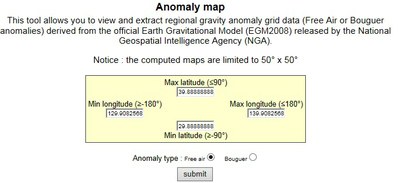

Une fenêtre récapitulative s'ouvre, elle rappelle les coordonnées latitudinales et longitudinales choisies et propose deux types de cartes :

- mesure des anomalies à l'air libre "Free air"

- mesure des anomalies de Bouguer "Bouger"

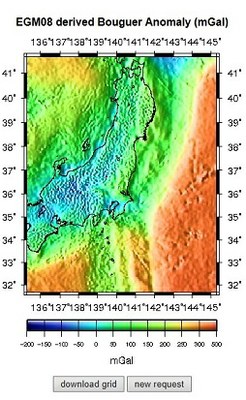

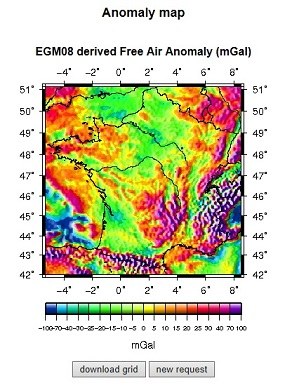

anomalie à l'air libre	anomalie de Bouguer

•  Sélectionner le type d'anomalies et valider en cliquant sur "submit".

Ces cartes ne sont malheureusement pas téléchargeables pour l'instant, il faut en faire une capture et citer la source (BGI Bureau de Gravimétrie Internationale).

sous les cartes deux liens sont proposés celui de gauche "donwload grid" vous propose de télécharger les données des stations, il renvoie à un formulaire d'inscription qui permet de télécharger les données. Celui de droite "new request" vous propose de recommencer avec d'autres paramètres, il renvoie au tableau de validation contenant les coordonnées latitudinales et longitudinale, donc la possibilité de choisir entre des données à l'air libre ou des anomalies de Bouguer.

 retour en haut de la page

Réalisation de cartes d'anomalies gravimétriques océaniques.

 La procédure est similaire à celle d'une carte continentale mais quelques variantes sont à noter.

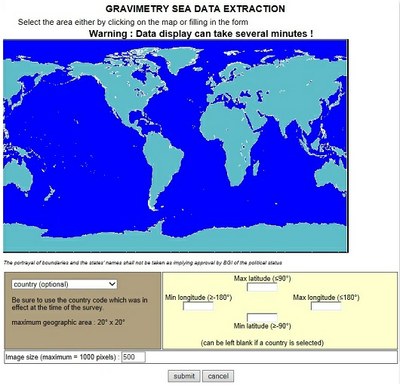

L'absence de légendes ne facilite pas forcément le choix d'un lieu précis dans l'océan, mais il est possible de sélectionner les données en cliquant directement avec le curseur sur une zone. Cette action permet d'atteindre directement la page suivante
	Le choix de la région à l'aide de la fenêtre de défilement ne permet de sélectionner que des zones côtières, elle est en revanche fortement conseillée pour rechercher des îles. Valider en cliquant sur "submit"
	Pour des zones très précises il est conseillé de rentrer les données latitudinales et longitudinales directement dans la fenêtre de droite. Les données doivent être complétées en format décimal Pour transformer des coordonnées d'un format degrès/minutes/secondes en format décimal il est possible d'utiliser un convertisseur. Valider en cliquant sur "submit".

• Sélectionner dans ce cas "Marine Gravity Data". Le planisphère est différent.
• Cette étape peut prendre un certain temps, variable en fonction des données recherchées, il faut être patient avant d'obtenir la carte des données disponibles.

Si la carte téléchargée correspond à  la région à étudier, valider en cliquant sur "show anomaly map".

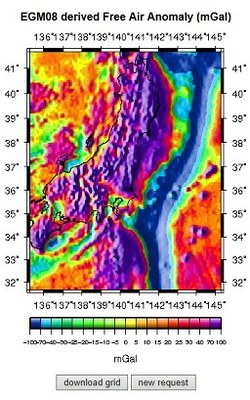

Une fenêtre récapitulative s'ouvre. Elle permet en cochant (sous les coordonnées GPS) le type de carte à afficher. elle permet d'obtenir soit une carte des anomalies à l'air libre "Free air", soit une carte des anomalies de Bouguer "Bouger". après avoir cocher le type de carte souhaité et si les coordonnées latitudinales et longitudinales sont correctes, valider en cliquant sur "submit" afin d'afficher la carte des anomalies océaniques.

Carte des anomalies à l'air libre	Carte des anomalies de Bouguer

Ces cartes ne sont malheureusement pas téléchargeables pour l'instant, il faut en faire une capture et citer la source (BGI Bureau de Gravimétrie Internationale).

sous les cartes deux liens sont proposés celui de gauche "donwload grid" vous propose de télécharger les données des stations, il renvoie à un formulaire d'inscription qui permet de télécharger les données. Celui de droite "new request" vous propose de recommencer avec d'autres paramètres, il renvoie au tableau de validation contenant les coordonnées latitudinales et longitudinale, donc la possibilité de choisir entre des données à l'air libre ou des anomalies de Bouguer.

 retour en haut de la page

Rechercher une station.

• pour accéder à cette fonction cliquer sur l'onglet "Reference Gravity Station".

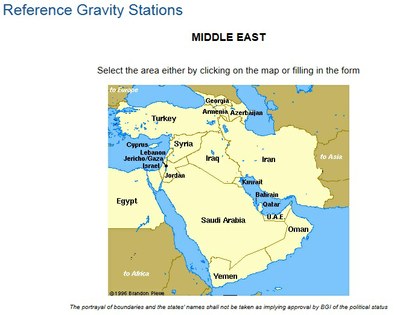

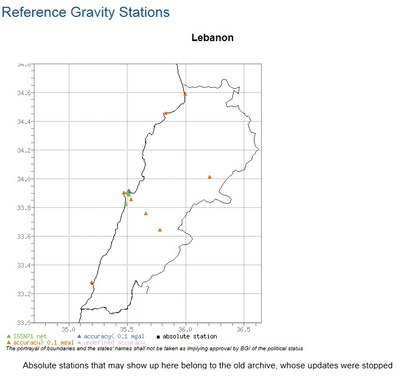

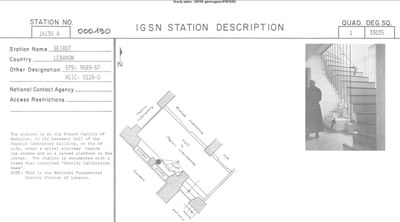

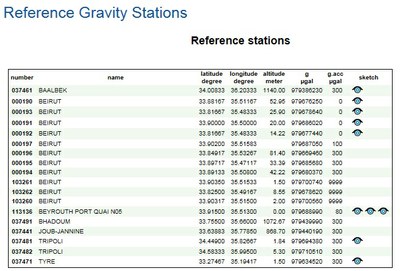

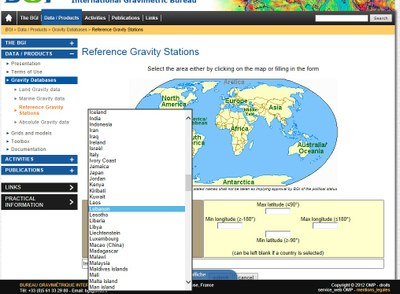

Dans la page ci-contre qui s'ouvre il est possible de sélectionner le continent ou les îles d'Océanie de plusieurs façons :  en cliquant sur le planisphère, une carte plus précise s'affiche et permet de localiser le pays choisis. un second clic sur le pays ou l'île d'Océanie et un troisième sur l'état des USA permet d'afficher directement la carte de répartition des stations. en entrant les coordonnées latitudinales et longitudinales de la région étudiée dans la partie droite du tableau. en choisissant dans le menu déroulant de la partie gauche  du tableau le pays ou l'état des USA étudié. pour ces deux derniers cas valider en cliquant sur "submit" pour atteindre la carte de localisation des stations ou "cancel" pour recommencer.
