Utiliser la banque de données sur les séismes de l'USGS

Mise à jour le 04/01/2013
Par MJ Broussaud créé en 2000

Par exemple pour tracer un plan de Bénioff

 Objectifs :

  •  Apprendre à récupérer des données dans une base ouverte au public via Internet,
  • Manipuler un logiciel général pour traiter ces données,
  • En répétant l’exercice sur plusieurs régions du monde, prendre conscience que des données d’actualité confirment une théorie sur la structure de la terre.


Récupérer des données sur la position et la profondeur des séismes dans la Base de Données de l’USGS



 Repérer la latitude et la longitude du lieu choisi


Méthode simplifiée lorsque la fosse étudiée est orientée NS

Choisir une zone étroite .

Utiliser un atlas ou avec Google Earth, dans "Affichage" cocher "grille"et noter les latitudes et les longitudes avec lesquelles vous allez travailler.

Exemple choisi au Japon


Repérage des latitudes et des longitudes au Japon avec Google Earth.

Se connecter à l'adresse suivante :

http://neic.usgs.gov/neis/epic/epic.html

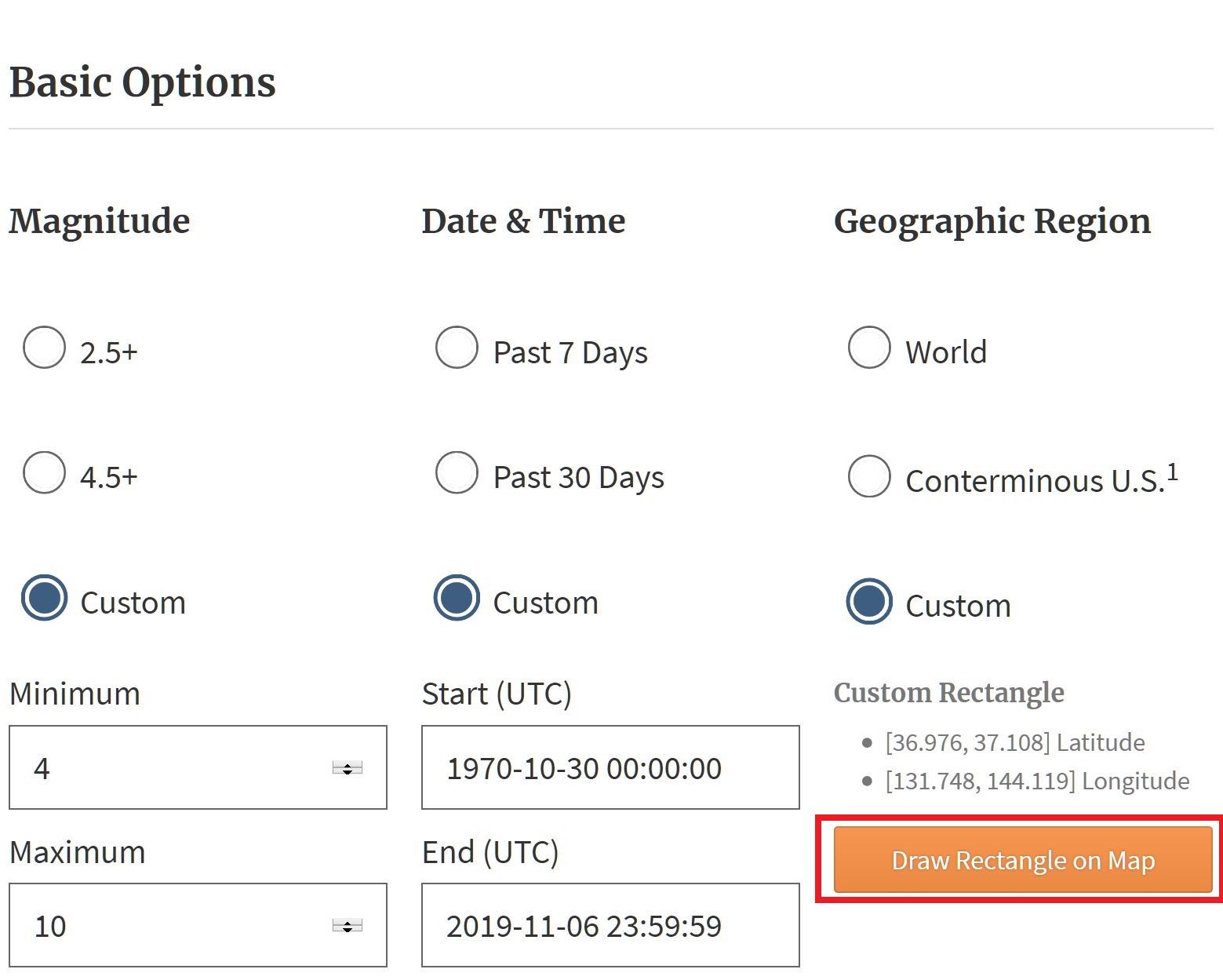

Choisir les paramètres de recherche :

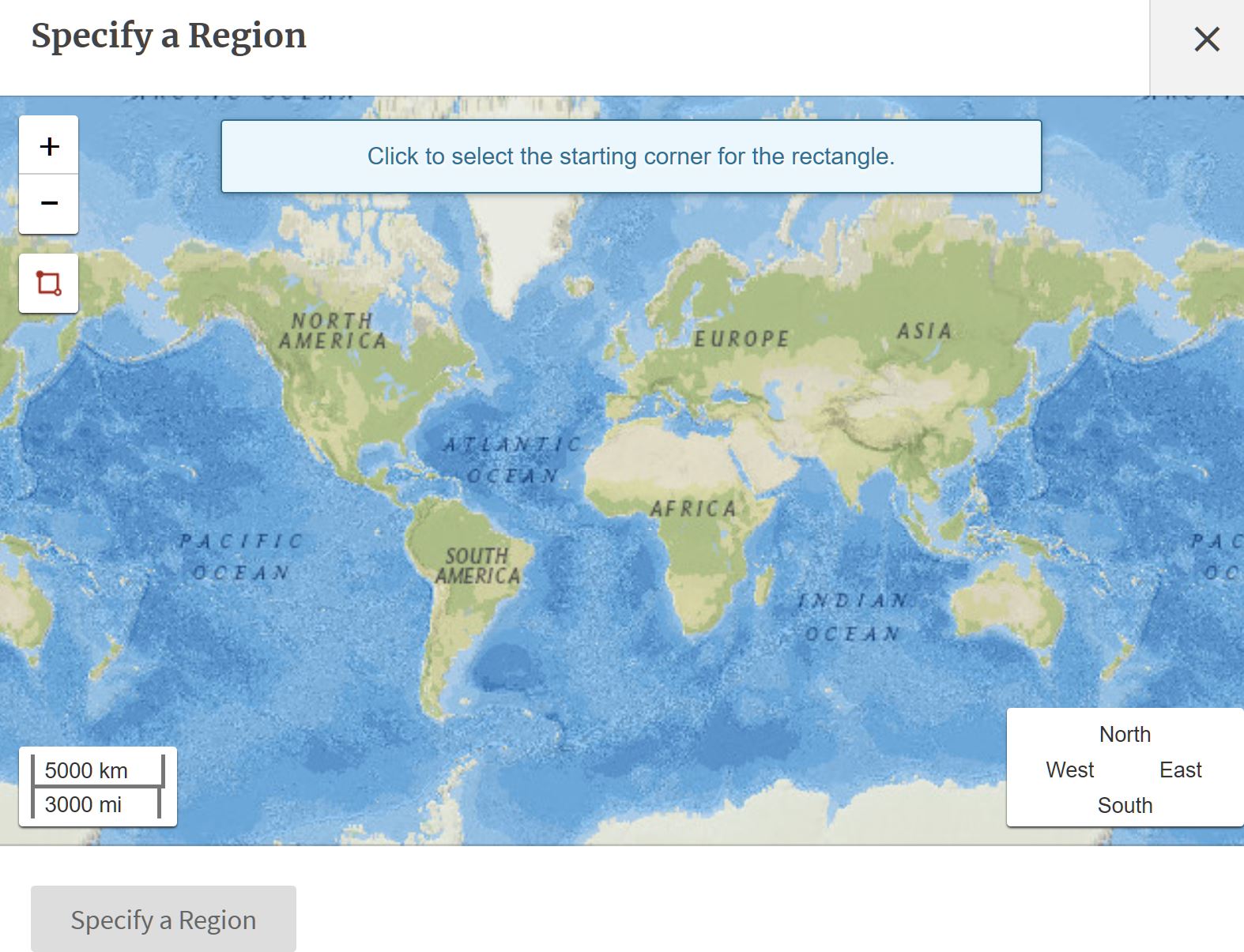

  • Sélectionner l'aire de recherche "Rectangular Area"

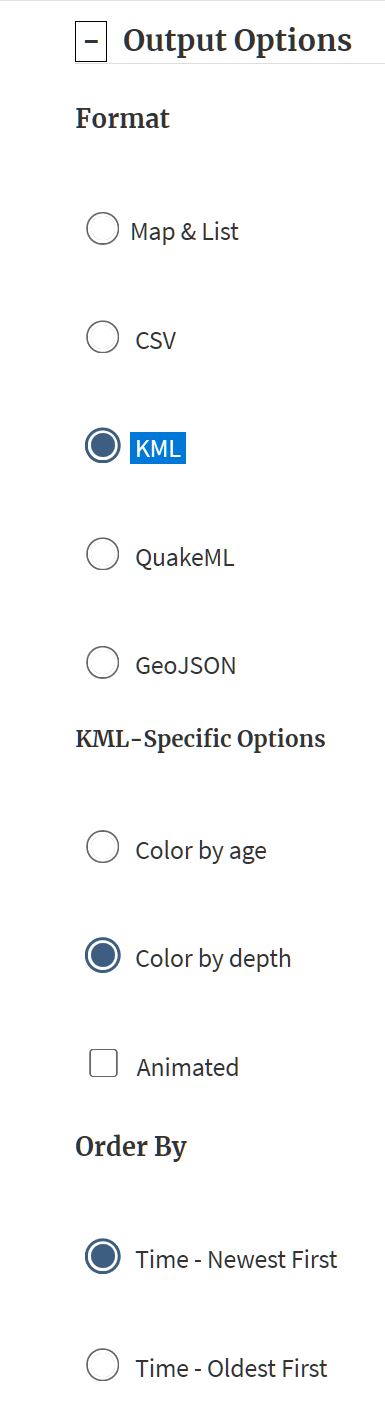

  • Sélectionner le type de fichier " KML Format" pour vérifier que votre choix est judicieux. Puis modifier et cocher "Screen File Format (80 columns)" afin d'obtenir les données.
  • Sélectionner la Data Base "USGS/NEIC (PDE) 1973 - Present"

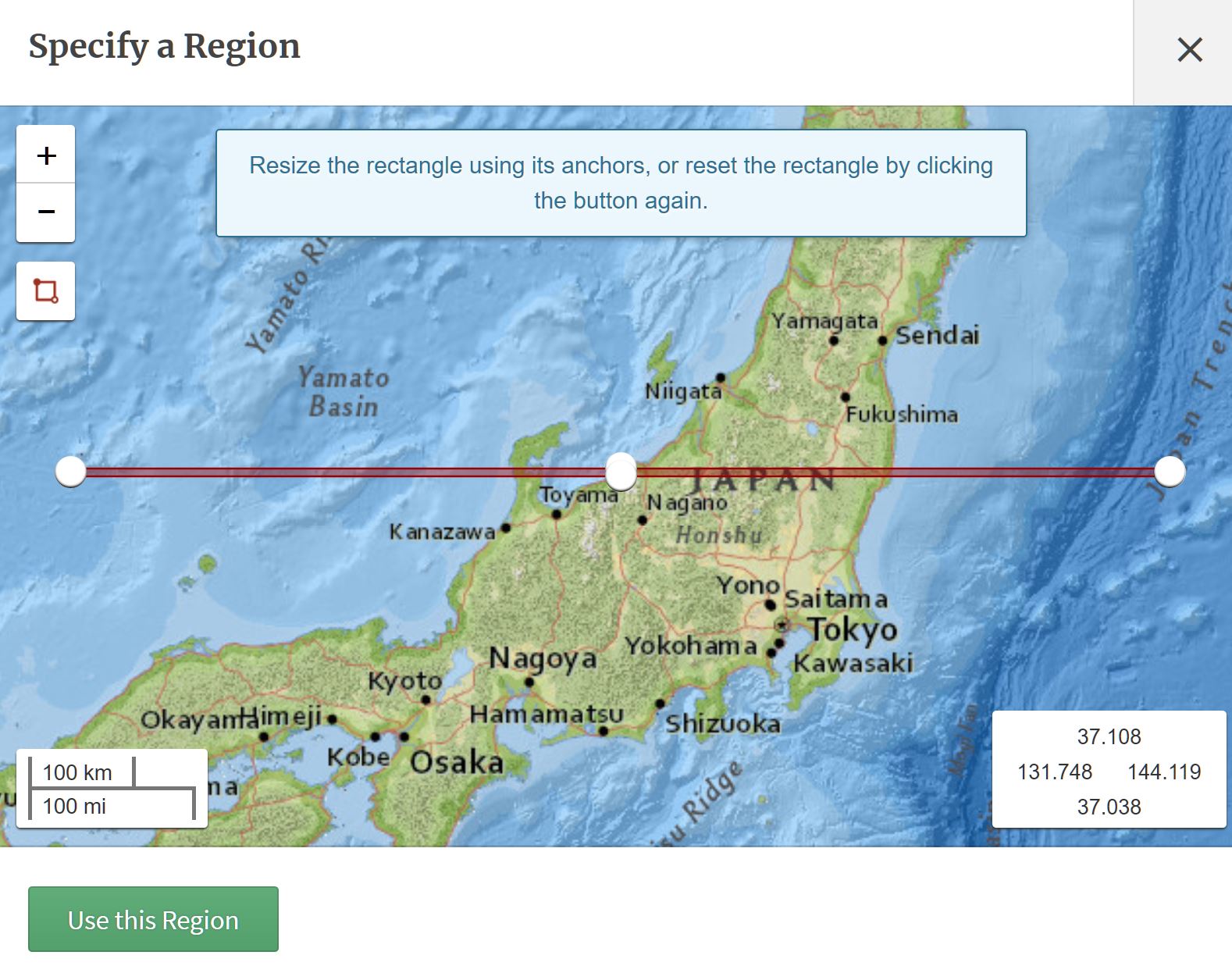

  •   Entrer les paramètres de l'aire rectangulaire
    Entrer la latitude maximale (top) et minimale (bottom) et la longitude droite et gauche en degré décimal (pour le Nord et l'Est mettre des valeurs positives pour le Sud et l'Ouest des valeurs négatives)

    Exemple au Japon

Il est possible de limiter les recherches en fonction des dates, magnitudes, profondeurs, intensité.

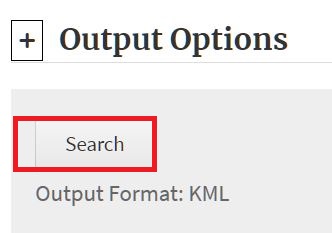

Visualisation avec le Format kml


 Utiliser les données avec un tableur :

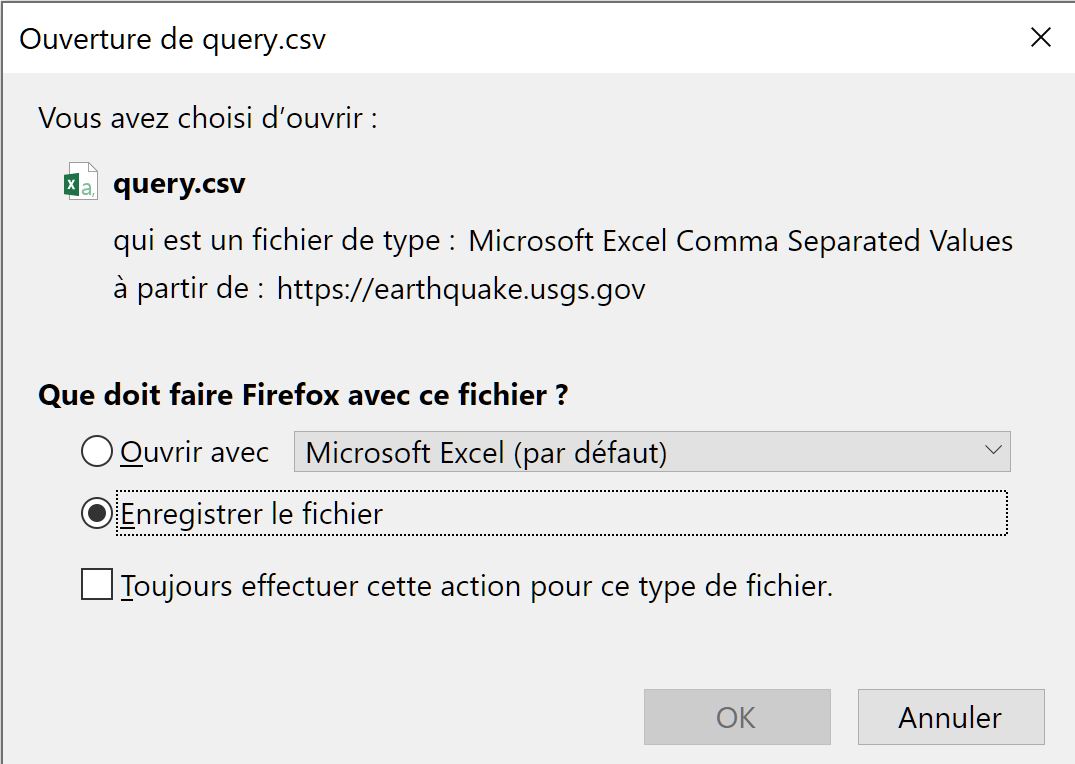

1. Enregistrer les données au format text.

2. Ouvrir Excel puis aller chercher le fichier .text. L'assistant d'importation de texte s'ouvre.

  • Etape1 sur 3 Laisser largeur fixe et commencer l'importation à la première ligne affichant des valeurs. ici 26.

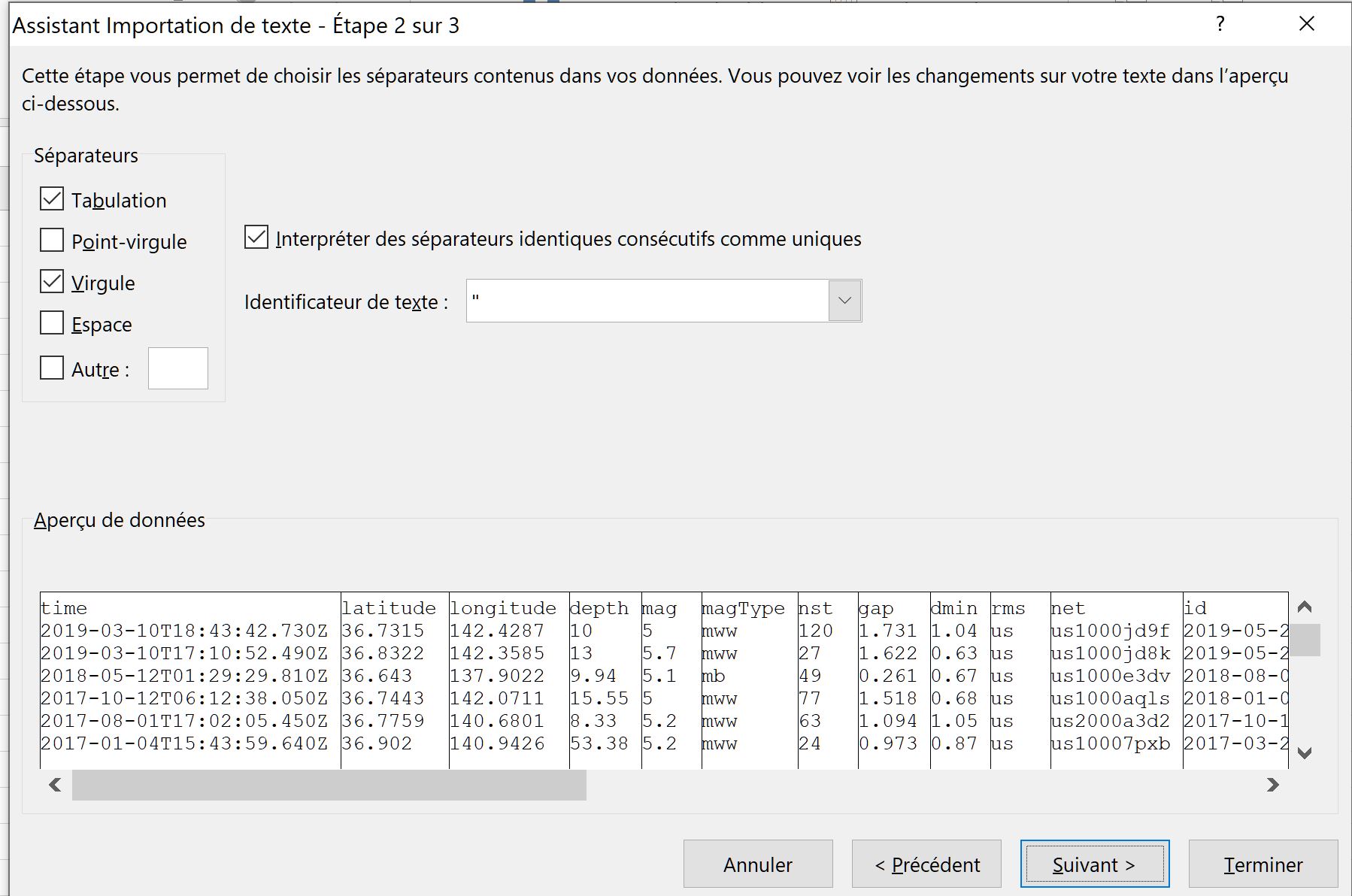

  • L'étape 2 sur 3  permet de choisir la largeur des champs. suivre les indications.


  • L'étape 3 sur 3 permet de définir le format des données. Cocher "standard" puis "Avancé..."


Choisir comme séparateur de décimale le point.

3. Mettre en évidence la zone de Benioff

Tout d'abord, vérifier qu'à la fin de votre tableau, il n'y a pas de texte, autrement il faut le supprimer.

Repérer les colonnes qui correspondent à la longitude et à la profondeur des foyers des séismes et les sélectionner.
Utiliser les fonctions graphiques d' Excel et tracer le nuage de points profondeur = f(longitude)


Liste des données au format txt








Observer que la plupart des points sont "alignés" et que la profondeur du foyer augmente "presque linéairement" quand on s'éloigne de la fosse.
