Etudier le rift avorté Alsacien avec GeORG

À la recherche du passé géologique de notre planète

Les traces du passé mouvementé de la Terre

Les marques de la fragmentation continentale et de l’ouverture océanique
Les marges passives bordant un océan portent des marques de distension (failles normales et blocs basculés) qui témoignent de la fragmentation initiale avant l’accrétion océanique.
Les stades initiaux de la fragmentation continentale correspondent aux rifts continentaux.

Recenser, extraire et organiser des données de terrain ou cartographiques

Recenser, organiser et exploiter des données (sismiques, tectoniques, sédimentaires) :

• relatives à des marges passives divergentes ;
• relatives à un rift continental

- Pratiquer une démarche scientifique : Observer, questionner, formuler une hypothèse- Interpréter des résultats et en tirer des conclusions

- Pratiquer des langages : Utiliser des outils numériques

Informations techniques

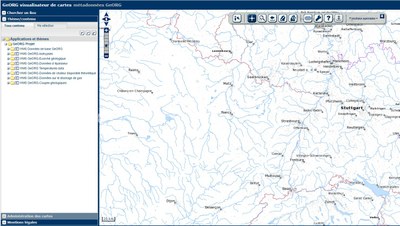

Ouvrir le logiciel en ligne "GeORG" en cliquant sur le lien suivant

Dans la fenêtre qui apparait :

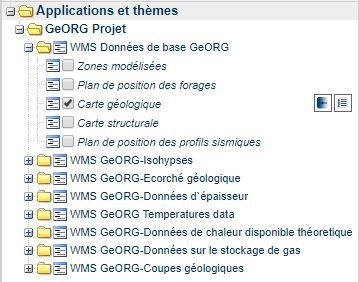

aller dans le menu de gauche et ouvrir comme ci-dessous le menu "WMS Données de base GeORD" puis cocher "carte géologique"

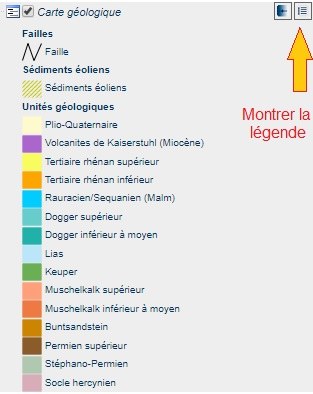

Cliquer sur "Montrer les légendes" pour interpréter la carte

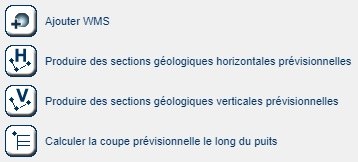

en cliquant dans le menu supérieur sur la case de droite "Fonctions spéciales"

Vous pouvez atteindre les fonctionnalitées permettant de construire des logs (superposition verticale des roches prélevée lors d'un forage) ou des coupes.

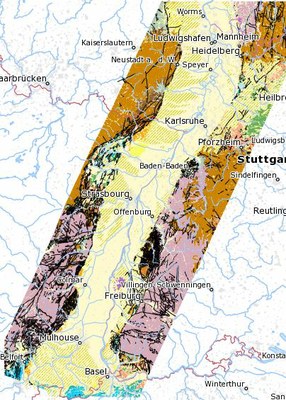

Dans la carte qui apparait et en vous aidant de la légende, repérer les roches du socle Varisque (Hercynien), la couverture sédimentaire Mésozoïque et le remplissage Cénozoïque du fossé alsacien

Construire des logs :

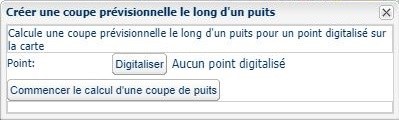

Cliquer sur la case "Calculer la coupe prévisionnelle le long du puits"; cliquer sur "Digitaliser"

puis à l'aide de la souris, cliquer sur la carte dans le fossé (c'est à dire en dehors des terrains correspondant au socle et à la couverture paléozoïque.

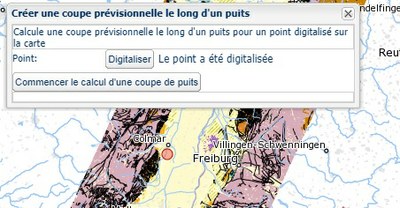

Un fois sélectionné le cercle bleu passe au rouge et vous permet de poursuivre l'analyse du site.

Cliquer sur "commencer le calcul d'une coupe de puits" afin d'obtenir les données sous format pdf.

Réaliser le même travail plusieurs fois sur d'autres sites

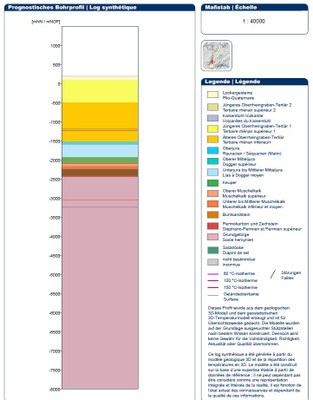

Observer sur le log téléchargé, la profondeur du socle, celle des dépots sédimentaires paléozoïqes.

Noter la profondeur des dépots Mésozoïques, puis des dépots Cénozoïques.

Rappelons que les phénomènes de distension datent du Cénozoïques.

Comparer la composition du sous sol entre les différents sites et l'épaisseur des couches.

Proposer une explication sur l'existence de telles variations de profondeur de la base du Cénozoïque et de l'épaisseur des dépots entre le socle et le Cénozoïque.

Réaliser des coupes géologiques au travers du fossé.

Dans le menus "Fonctions spéciales" choisir "Produire des sections géologiques verticales prévisionnelles".

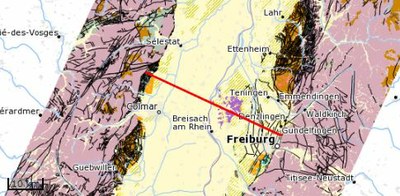

Dans a fenètre qui s'ouvre cliquer sur "Digitaliser" puis à l'aide de la souris cliquer aux deux extrémités de la coupe que vous souhaiter réaliser.

Cliquer sur "commencer le calcul de la coupe" puis télécharger votre fichier.

Remarque : il est préférable de commencer la coupe en bordure du socle ou à la limite des terrains anté Cénozoïques.

Réaliser plusieurs coupes.

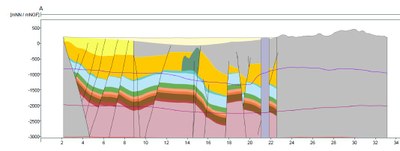

Etudier la géométrie des couches et justifier que des colones entières de roches crustales (blocs) sont basculés les un par rapport aux autres.

Exploiter les données pour justifier que cette région a subi une fracturation et une distension qui ont déplacé des fragments de croûte et aminci la lithospère
